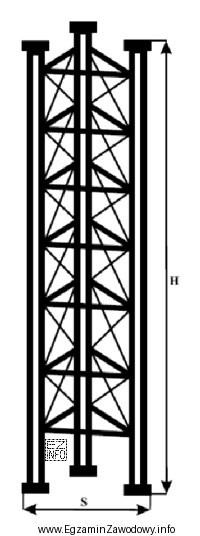

Maszty telekomunikacyjne klasyfikuje się m.in. według typu konstrukcji nośnej. Rozpoznanie na rysunku zwykle polega na wskazaniu, czy element jest częścią układu prętów tworzących przestrzenną kratownicę, czy też jest to pojedynczy "trzon" (rura/słup) albo konstrukcja oparta na linach.
Odpowiedź poprawna: "kratownicowych."
Maszt kratownicowy ma konstrukcję złożoną z wielu połączonych prętów (pasów i krzyżulców). Charakterystyczne są powtarzalne układy trójkątów lub krzyżowań prętów, które zapewniają dużą sztywność i stabilność przy relatywnie małej masie. Jeżeli na rysunku widać element typowy dla takiej "siatki" (np. fragment przęsła, krzyżulec, węzeł łączeniowy), to wskazuje to na maszt kratownicowy.
Dlaczego pozostałe odpowiedzi są błędne?
- "rurowych." – maszt rurowy opiera się na elemencie o przekroju rury (gładki, cylindryczny trzon). Taki maszt nie ma typowej kratownicy z prętów i krzyżulców, więc element kratowy nie pasuje do konstrukcji rurowej.
- "słupowych." – maszt słupowy (monopole/słup) to zasadniczo pojedynczy element nośny o przekroju pełnym lub wielokątnym, bez klasycznej kratownicy. Jeżeli na rysunku pokazano układ prętów, nie jest to cecha konstrukcji słupowej.
- "linowych." – określenie "linowy" sugeruje konstrukcję opartą na linach (np. odciągach), a nie na samonośnej kratownicy. Liny i odciągi są elementami smukłymi i elastycznymi; rysunek elementu kratownicowego nie odpowiada takiej klasyfikacji.
Wskazówka egzaminacyjna: szukaj na rysunku cechy rozstrzygającej: czy widzisz układ prętów tworzących kratę (kratownica), czy pojedynczy trzon (rura/słup), czy elementy typowe dla odciągów (lina, napinacz, punkt kotwienia). To najszybsza droga do poprawnej odpowiedzi.
