W montażu elementów półprzewodnikowych, zwłaszcza w technologii przewlekanej (THT), często trzeba uformować wyprowadzenia, czyli mechanicznie je zgiąć i dopasować do rozstawu otworów w płytce PCB. Do takiej czynności potrzebne jest narzędzie, które zapewnia stabilny chwyt i kontrolę zgięcia (odległość od korpusu elementu oraz kąt).

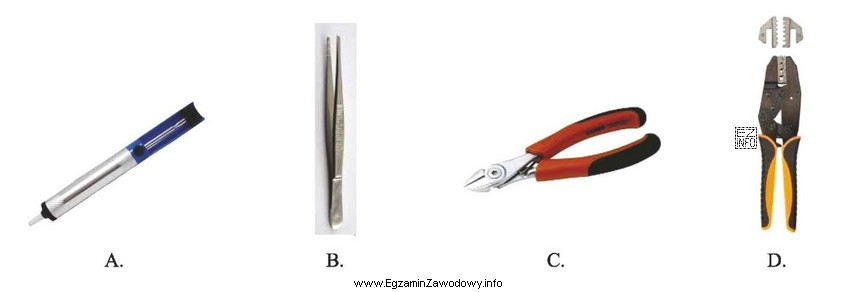

Odpowiedź "C" wskazuje narzędzie z rodziny szczypiec. To właśnie szczypce (najczęściej płaskie lub okrągłe, a także narzędzia do formowania z rowkami) wykorzystuje się do kształtowania wyprowadzeń. Umożliwiają one podparcie i zginanie przewodu w przewidywalny sposób, bez przypadkowego ślizgania się po metalu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "A" to odsysacz do cyny. Służy do usuwania stopionej cyny podczas poprawek lutowania, a nie do przygotowania i zginania wyprowadzeń.
- "B" to pęseta. Jest przeznaczona do chwytania i pozycjonowania drobnych elementów (często SMD), ale nie daje odpowiedniej dźwigni i podparcia do wykonywania kontrolowanych zgięć wyprowadzeń.
- "D" to zaciskarka (praska) do zaciskania końcówek/złączy na przewodach. Zaciskanie dotyczy najczęściej końcówek kablowych, a nie formowania wyprowadzeń elementów półprzewodnikowych.
Wskazówka praktyczna: przy formowaniu wyprowadzeń elementów wrażliwych nie należy zginać ich tuż przy obudowie. Warto chwycić wyprowadzenie poniżej miejsca zgięcia, aby ograniczyć przenoszenie naprężeń na wnętrze elementu.
