KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2023



PYTANIE NR 1.

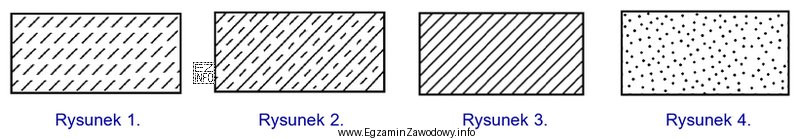

Na którym rysunku przedstawiono oznaczenie graficzne stosowane w projektach budowlanych do oznaczania przekroju ściany z cegieł ceramicznych?
Na którym rysunku przedstawiono oznaczenie graficzne stosowane w projektach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie graficzne stosowane w projektach budowlanych do oznaczania przekroju ściany z cegieł ceramicznych charakteryzuje się specyficznym wzorem, który przypomina układ cegieł w murze. Na przedstawionych rysunkach, rysunek numer 3 najbardziej odpowiada tej konwencji, ponieważ prezentuje wzór przypominający układ cegieł na przekroju ściany.
