Pytanie sprawdza umiejętność rozpoznania rodzaju połączenia kołkowego na podstawie rysunku. W praktyce kołki stosuje się głównie do ustalania wzajemnego położenia dwóch części (np. korpusu i pokrywy) oraz do zapewnienia powtarzalności montażu.
Określenie spoczynkowe oznacza, że połączenie nie jest realizowane jako połączenie z wprowadzonym wstępnie naprężeniem (nie "pracuje" przez celowe sprężyste dociśnięcie elementów). Natomiast cecha styczne odnosi się do sposobu przenoszenia obciążenia: siła poprzeczna jest przejmowana przez styczny kontakt kołka i ścianek otworu, czyli przez docisk w strefie styku, a nie przez inne mechanizmy.

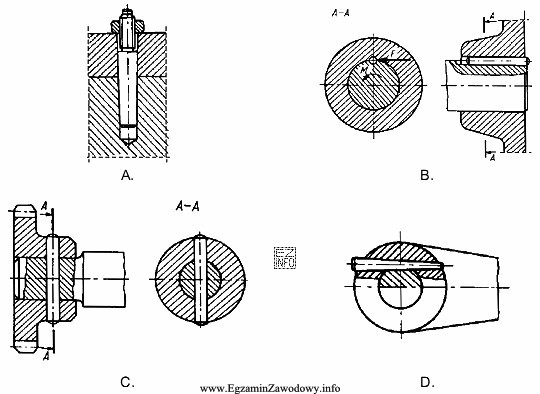

Dlatego poprawny wybór to rysunek, który pokazuje geometrię typową dla układu, w którym kołek ustala elementy i przejmuje siły poprzeczne przez kontakt styczny, a nie tylko "luźno" centruje lub pełni inną funkcję. W tym zestawie rysunków taki wariant odpowiada odpowiedzi "D".
Pozostałe rysunki są niepoprawne, jeśli przedstawiają inny sposób ustalania (np. inny typ pasowania/ustalenia), inny schemat pracy połączenia lub element złączny, który nie odpowiada połączeniu kołkowemu spoczynkowemu stycznemu. Na egzaminie kluczowe jest zwrócenie uwagi na: kierunek działania siły, miejsce styku kołka z otworem oraz to, czy rysunek pokazuje ustalanie dwóch części względem siebie.
Wskazówka egzaminacyjna: nie wybieraj rysunku tylko dlatego, że "widać kołek". Najpierw odczytaj przymiotniki (spoczynkowe, styczne), a dopiero potem sprawdź, czy grafika pokazuje taki sposób przenoszenia obciążenia i ustalenia.
