W zacisku śrubowym celem jest uzyskanie stabilnego, mechanicznie pewnego i elektrycznie niezawodnego połączenia żyły z elementem przewodzącym zacisku. Z punktu widzenia BHP i eksploatacji kluczowe jest, aby połączenie nie powodowało grzania, iskrzenia ani poluzowania w czasie pracy urządzenia.
Połączenie uznaje się za prawidłowe, gdy spełnia typowe kryteria:
- Właściwa długość odizolowania – część przewodząca jest pod zaciskiem, a izolacja nie jest ściśnięta śrubą.
- Brak uszkodzeń żyły – nie wolno nacinać drutu podczas zdejmowania izolacji, bo osłabia to przekrój i zwiększa ryzyko przegrzewania lub zerwania.
- Pewny docisk metal–metal – śruba dociska przewodnik, a nie "ślizga się" po izolacji; po dokręceniu przewód nie powinien się wysuwać.
- Brak elementów zwiększających opór styku – niepożądane są zagięcia, które zmniejszają pole styku lub powodują punktowy docisk.
- Bezpieczeństwo i estetyka montażu – nie mogą wystawać niezaizolowane fragmenty, które mogą spowodować dotyk pośredni, zwarcie lub porażenie.

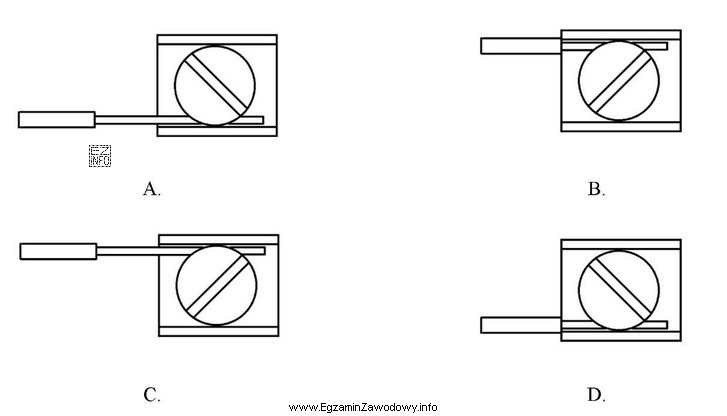

Odpowiedź wskazana jako poprawna odnosi się do rysunku, na którym te zasady są zachowane. Pozostałe rysunki zwykle przedstawiają typowe błędy: zbyt długie odizolowanie (wystaje goły przewodnik), wprowadzenie izolacji pod śrubę (połączenie jest nietrwałe), mechaniczne uszkodzenie żyły lub ułożenie przewodu w sposób zwiększający ryzyko poluzowania.
Wskazówka egzaminacyjna: oceniaj rysunki według checklisty: (1) gdzie dociska śruba, (2) czy widać goły przewodnik na zewnątrz, (3) czy żyła wygląda na naciętą/zmiażdżoną, (4) czy przewód po dokręceniu nie ma tendencji do wyślizgu.
