W praktyce instalacyjnej spotyka się kilka sposobów montażu przekaźników: wtykowe (do podstawki/gniazda), na płytkę drukowaną (PCB) oraz w obudowach przeznaczonych do montażu na szynie DIN (np. TH35) lub do przykręcenia. Kluczowe jest dopasowanie metody montażu do konstrukcji wyprowadzeń i przeznaczenia elementu.

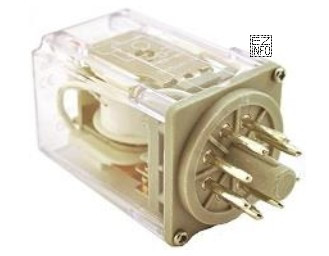

Odpowiedź "Wcisnąć do gniazda GZ8." jest właściwa, ponieważ przekaźnik wtykowy ma zestaw sztywnych pinów, które współpracują z odpowiednio ukształtowanymi stykami w podstawce. Taki montaż zapewnia:
- pewne osadzenie mechaniczne,
- prawidłowy docisk styków i powtarzalne połączenie elektryczne,
- łatwą wymianę przekaźnika bez rozpinania przewodów w instalacji (wymienia się sam wkład).
Odpowiedź "Zamocować na szynie TH35." nie pasuje do typowego przekaźnika wtykowego bez dedykowanej obudowy/adaptera na szynę; na TH35 montuje się najczęściej aparaturę modułową lub podstawki/gniazda z uchwytem na szynę, a nie sam "goły" wkład przekaźnika.
Odpowiedź "Przylutować styki do płytki drukowanej." dotyczy przekaźników PCB, które mają piny o rastrze i geometrii przewidzianej do lutowania w otworach płytki. Przekaźnik wtykowy do podstawki ma inne przeznaczenie i zwykle jest stosowany w instalacjach montowanych przewodowo (np. w szafach sterowniczych).
Odpowiedź "Przykręcić wkrętami do izolacyjnego podłoża." opisuje montaż śrubowy elementów z otworami/uchwytami montażowymi. W przypadku przekaźników wtykowych nie jest to metoda właściwa ani zalecana, bo nie zapewnia standardowego połączenia z instalacją i utrudnia serwis.
Wskazówka egzaminacyjna: najpierw ustal, czy element ma zaciski, uchwyt na szynę, czy piny do podstawki. To najszybciej prowadzi do poprawnej metody montażu.
