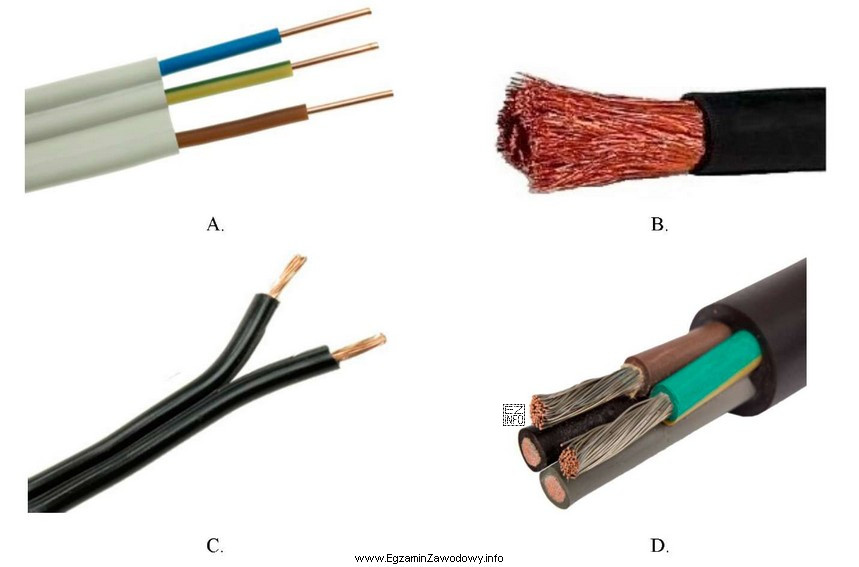

Pytanie sprawdza umiejętność rozpoznania przewodu instalacyjnego przeznaczonego do wykonywania instalacji stałych układanych pod tynkiem. W praktyce oznacza to przewód o budowie typowej dla instalacji w ścianach: z żyłami miedzianymi, w izolacji oraz zewnętrznej powłoce (osłonie), zapewniającej trwałość podczas zatapiania w tynku i prowadzenia w bruzdach.
Odpowiedź prawidłowa wskazuje przewód z trzema żyłami, w tym z żyłą ochronną (żółto-zieloną). Taka liczba żył jest typowa m.in. dla obwodów, w których potrzebny jest przewód fazowy, neutralny oraz ochronny. Dodatkowo żyły miedziane są standardem w wielu instalacjach wewnętrznych ze względu na dobre własności przewodzące i trwałość połączeń.
Dlaczego pozostałe propozycje mogą być błędne? Najczęściej rysunki mylą uczniów, gdy przedstawiają:
- przewody giętkie (linka) stosowane do podłączania urządzeń ruchomych, a nie do instalacji stałych w tynku,
- kable o innym przeznaczeniu (np. do prowadzenia w ziemi lub na zewnątrz) – mogą mieć inną konstrukcję, grubsze powłoki lub inne cechy mechaniczne,
- przewody bez żyły ochronnej lub o nietypowej liczbie żył, które nie spełniają potrzeb typowego obwodu wymagającego przewodu ochronnego.
Wskazówka egzaminacyjna: oglądając rysunek, zwróć uwagę na przeznaczenie (instalacja stała), konstrukcję (powłoka, typ żył) oraz obecność żyły ochronnej. Same kolory żył nie wystarczą, jeśli rysunki pokazują różne rodzaje przewodów o podobnej barwie izolacji.
