KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

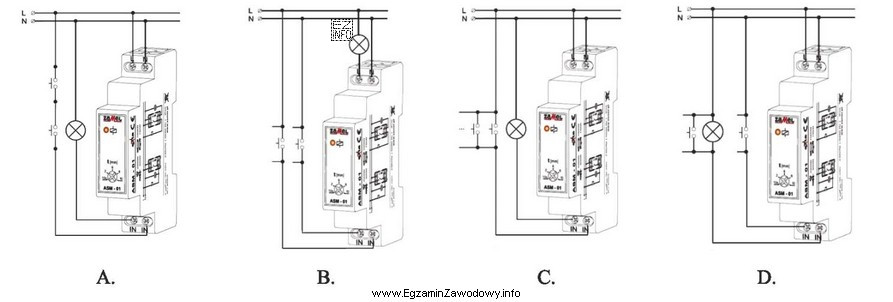

Automat schodowy służy do sterowania oświetleniem w miejscach takich jak klatki schodowe, gdzie oświetlenie powinno być włączane na określony czas po naciśnięciu przycisku. Na rysunku C przedstawiono prawidłowe podłączenie automatu schodowego, gdzie przewód fazowy L jest podłączony do zacisku L automatu, przewód neutralny N do zacisku N, a przewód oświetleniowy do zacisku oznaczonego symbolem żarówki. Dodatkowo, przyciski do włączania oświetlenia są podłączone do zacisków A1 i A2, co umożliwia prawidłową pracę układu oświetlenia.
