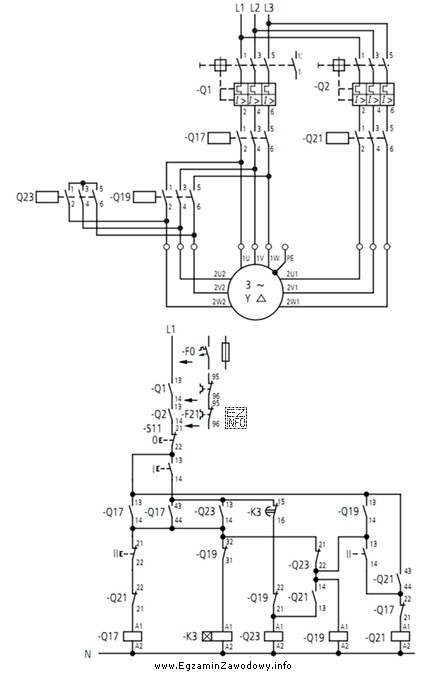

W tego typu zadaniu nie wystarczy spojrzeć na sam obwód siłowy. Trzeba rozpoznać, że jeden stycznik jest na schemacie pokazany "w częściach": osobno jako styki główne w torze mocy oraz jako styki pomocnicze w torze sterowania.
Dlaczego poprawna jest odpowiedź "3NO + 2NO + 1NC"?
- 3NO: w obwodzie głównym (siłowym) stycznik Q21 przełącza trzy fazy. Dla rozruchu/załączania silnika trójfazowego typowo stosuje się styki główne zwierne (NO), czyli rozwarte w spoczynku i zamykające się po zadziałaniu cewki.
- 2NO: w obwodzie sterowania występują dwa styki pomocnicze zwierne (NO) tego samego stycznika Q21. Takie styki są często wykorzystywane do samopodtrzymania (podtrzymanie cewki po puszczeniu przycisku) oraz do przekazania sygnału sterującego dalej (np. uruchamianie kolejnych elementów układu).
- 1NC: widoczny jest też styk pomocniczy rozwierny (NC) Q21, zwykle wpięty jako blokada (np. aby uniemożliwić jednoczesne załączenie niepożądanych konfiguracji styczników).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Warianty z 3NC w torze głównym są sprzeczne z typowym zastosowaniem stycznika mocy dla silnika trójfazowego: styki główne nie powinny być zwarte w spoczynku, bo oznaczałoby to podanie zasilania bez wysterowania cewki.
- Warianty z 2NC zamiast dwóch styków NO wynikają z częstej pomyłki: blokady (NC) są na schematach częste, ale tu oprócz jednej blokady potrzebne są również styki NO do podtrzymania/sygnalizacji, więc nie można ich "zamienić" na NC.
- Warianty z inną liczbą styków NO/NC zwykle biorą się z pominięcia jednego z wystąpień styku pomocniczego Q21 w innej gałęzi sterowania albo z policzenia tego samego styku podwójnie.
Wskazówka egzaminacyjna: zawsze zliczaj styki tego samego oznaczenia aparatu (np. Q21) we wszystkich miejscach schematu. Najpierw policz 3 styki główne w torze mocy, a potem wszystkie styki pomocnicze w torze sterowania, rozróżniając NO i NC po symbolu oraz typowej numeracji zacisków (np. 13-14 dla NO, 21-22 dla NC).
