KWALIFIKACJA ELM6 - CZERWIEC 2014

Wyjaśnienie poprawnej odpowiedzi:

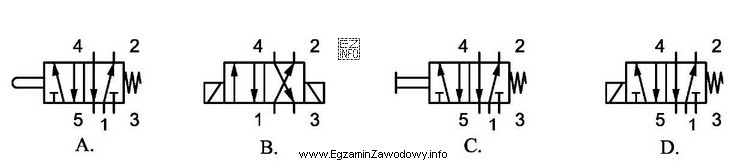

Elektrozawór rozdzielający 5/2 posiada pięć portów i dwie pozycje. Na rysunku D. przedstawiono symbol graficzny elektrozaworu, gdzie widoczne są pięć portów (oznaczone numerami 1, 2, 3, 4, 5) oraz dwie pozycje przełączania (symbolizowane przez dwie linie z przerywanymi liniami w środku, co oznacza możliwość przełączania). Pozostałe rysunki przedstawiają inne typy elektrozaworów, które nie odpowiadają konfiguracji 5/2.
