Przycisk bistabilny (zatrzaskowy) to element, którego stan po zadziałaniu utrzymuje się bez konieczności stałego nacisku. W praktyce oznacza to, że kolejne naciśnięcie zwykle powoduje powrót do poprzedniego stanu albo przełączenie na kolejny stan (zależnie od konstrukcji). Dlatego w symbolice schematowej szuka się oznaczenia, które wskazuje na mechanizm zatrzasku/utrzymania położenia, a nie tylko chwilowe zwarcie/rozwarcie.

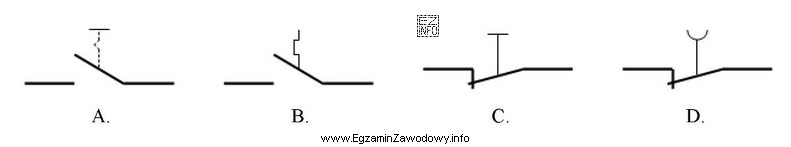

W zadaniu należy porównać cztery rysunki i wybrać ten, który przedstawia symbol przycisku bistabilnego. Pozostałe odpowiedzi są błędne typowo z następujących powodów:
- mogą przedstawiać przycisk monostabilny (działa tylko podczas nacisku),
- mogą przedstawiać przełącznik lub inny łącznik o innej funkcji niż przycisk,
- mogą dotyczyć elementu o podobnym wyglądzie (np. styk, łącznik), ale bez cechy wskazującej na bistabilność.
Na egzaminie warto zwrócić uwagę na to, że słowa "przycisk" i "bistabilny" niosą dwie informacje: chodzi o element uruchamiany naciśnięciem oraz o to, że jego stan jest podtrzymany. Jeśli na rysunku widać symbol typowy dla działania chwilowego, to nie będzie to właściwy wybór. Dobra strategia to najpierw odrzucić rysunki oczywiście niebędące przyciskiem, a potem rozstrzygnąć różnicę między działaniem chwilowym i zatrzaskowym.
