KWALIFIKACJA INF1 - WRZESIEŃ 2015



PYTANIE NR 28.

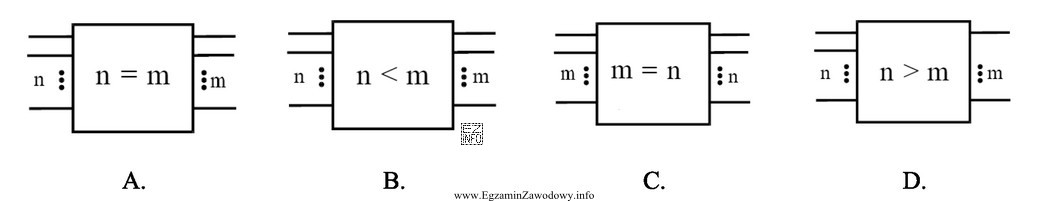

Na którym rysunku przedstawiono symbol pola komutacyjnego z kompresją?
Ilustracja przedstawia cztery schematyczne symbole ułożone w jednym rzędzie poziomo.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kompresja w polu komutacyjnym oznacza, że liczba zasobów po stronie wejściowej jest większa niż po stronie wyjściowej (więcej torów/łączy żądających niż dostępnych portów). Dlatego poprawny jest symbol z relacją "n > m". Pozostałe rysunki pokazują równość lub sytuację odwrotną (n < m).

Pełne wyjaśnienie:

W schematach telekomunikacyjnych pole komutacyjne (np. przełącznica/krosownica lub blok komutacyjny) bywa opisywane liczbą torów/portów po obu stronach symbolu. Oznaczenia n i m można interpretować jako liczbę linii/torów po stronie doprowadzeń oraz liczbę dostępnych torów/portów po stronie odprowadzeń.

Kompresja w tym kontekście oznacza "zagęszczenie" zasobów: więcej potencjalnych wejść/zgłoszeń niż fizycznych zasobów wyjściowych. Taki stan opisuje nierówność n > m. Symbol z zapisem "n > m" wskazuje więc, że pole pracuje z kompresją (nie ma 1:1 odwzorowania liczby torów po obu stronach).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "n = m" opisuje brak kompresji: liczba torów po obu stronach jest taka sama, czyli zasoby są zestawiane bez "nadsubskrypcji".
  • "n < m" wskazuje sytuację odwrotną: po stronie wyjściowej byłoby więcej zasobów niż po stronie wejściowej, co nie odpowiada idei kompresji.
  • "m = n" to formalnie równość, ale w symbolice schematów istotne jest też, która strona jest opisana jako n, a która jako m; zamiana liter może oznaczać inny kierunek interpretacji.

Wskazówka egzaminacyjna: jeżeli pytanie dotyczy kompresji, najpierw ustal, która litera odpowiada stronie "większej liczby" (np. liczba linii/abonentów) i porównaj ją z liczbą dostępnych zasobów. Następnie sprawdź kierunek nierówności, bo to najczęstsze miejsce pomyłki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza kompresja w polu komutacyjnym?
Kompresja w polu komutacyjnym oznacza, że liczba torów/zgłoszeń po jednej stronie jest większa niż liczba dostępnych zasobów po drugiej stronie. W praktyce to "nadsubskrypcja": nie każdemu wejściu odpowiada osobny, stały port wyjściowy.
Jak rozumieć zapis n i m na symbolu pola komutacyjnego?
Litery n i m opisują liczby połączeń/torów/portów po dwóch stronach symbolu. Dokładne znaczenie zależy od przyjętej dokumentacji, ale istota zadania polega na porównaniu tych liczb: równość oznacza brak kompresji, a nierówność wskazuje kompresję lub sytuację odwrotną.
Dlaczego nierówność n > m wskazuje kompresję?
Jeśli n > m, to po stronie opisanej jako n jest więcej linii/zgłoszeń niż dostępnych zasobów po stronie m. Taka relacja jest typowa dla kompresji: wiele potencjalnych wejść korzysta ze wspólnej puli mniejszych zasobów wyjściowych.
Czy równość n = m oznacza brak kompresji?
Tak. Równość oznacza odwzorowanie 1:1 liczby torów/portów po obu stronach pola komutacyjnego. W takim przypadku nie ma "zagęszczania" zasobów i każdy tor wejściowy może mieć odpowiadający mu zasób po drugiej stronie.
Jakie błędy najczęściej popełnia się przy odczycie takich symboli?
Najczęstsze błędy to: odczytanie znaku nierówności w złym kierunku, pominięcie tego, że litery są przypisane do konkretnych stron symbolu, oraz wybór równości "bo wygląda bezpiecznie". Pomaga porównanie: gdzie jest "więcej" i czy to pasuje do pojęcia kompresji.
Jak szybko rozpoznać poprawny rysunek na egzaminie?
Najpierw znajdź symbol z nierównością (bo kompresja to relacja "więcej niż"). Potem sprawdź, czy większa liczba jest po stronie wejść (n) a mniejsza po stronie wyjść (m). Na końcu upewnij się, że znak > jest skierowany właściwie.
Kiedy w praktyce stosuje się pola komutacyjne z kompresją?
Stosuje się je wtedy, gdy nie wszyscy użytkownicy/linie będą korzystać z zasobu jednocześnie i można projektowo przyjąć współdzielenie portów. Pozwala to ograniczyć liczbę kosztownych zasobów po stronie "m", ale wymaga założeń ruchowych i odpowiedniego doboru urządzeń.
Czy sama zamiana liter m i n ma znaczenie na symbolu?
Może mieć. Na schematach litery są zwykle przypisane do konkretnych stron (wejście/wyjście). Nawet jeśli matematycznie m = n i n = m są równoważne, w dokumentacji technicznej zamiana może sugerować inne znaczenie opisów, więc trzeba czytać zgodnie z kierunkiem symbolu.
Jakie pojęcia powiązane warto znać obok kompresji?
Warto kojarzyć pojęcia: krosowanie, komutacja, port, tor, przełącznica, koncentracja oraz zasoby współdzielone. Na egzaminie często pojawiają się zadania łączące symbolikę z praktyką montażu i utrzymania torów telekomunikacyjnych.
Jak przygotować się do zadań z symbolami na INF.1?
Ćwicz czytanie schematów: rozpoznawanie symboli, kierunków i opisów liczbowych. Rób krótkie powtórki z oznaczeń (równość/nierówność, strony symbolu). Dobrze działa metoda: najpierw nazwij element, potem opisz jego funkcję, na końcu sprawdź zgodność liczbową.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że kompresja w polu komutacyjnym oznacza, że liczba zasobów po stronie wejściowej jest większa niż po stronie wyjściowej (więcej torów/łączy żądających niż dostępnych portów).

Materiały:

  • Podręczniki i skrypty do kwalifikacji INF.1 dotyczące dokumentacji i schematów torów telekomunikacyjnych
  • Instrukcje producentów przełącznic/krosownic (sekcje: symbole i oznaczenia na schematach)
  • Zestawy zadań egzaminacyjnych INF.1 z zakresu czytania schematów i oznaczeń
