W praktyce egzaminacyjnej i technicznej określenie "lampa rtęciowa" najczęściej odnosi się do wysokociśnieniowej lampy rtęciowej (często spotykanej w oświetleniu przemysłowym i zewnętrznym). Taki typ źródła wymaga układu, który ogranicza prąd oraz zapewnia poprawny zapłon wyładowania.

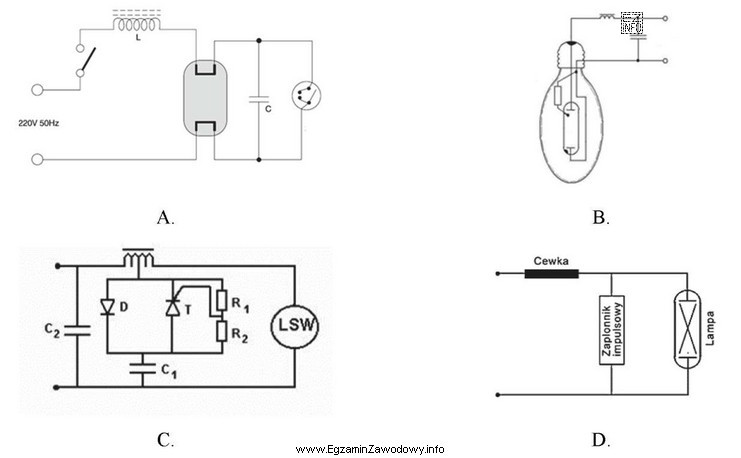

Odpowiedź "B" jest poprawna, ponieważ schemat pokazuje typowy układ zasilania lampy wysokociśnieniowej:
- dławik włączony szeregowo z lampą (pełni rolę statecznika, stabilizuje/ogranicza prąd wyładowania),
- kondensator do kompensacji mocy biernej, podłączony równolegle do zasilania,
- elektrodę pomocniczą (zapłonową) wewnątrz bańki oraz rezystor do elektrody głównej – to charakterystyczny element zapłonu w lampach tego typu.
Dlaczego pozostałe rysunki nie pasują?
- "A" przedstawia układ świetlówki: rozpoznawalny po starterze bimetalicznym (zapłonniku) oraz dwóch elektrodach żarzonych w rurze. Świetlówka jest lampą rtęciową niskociśnieniową, ale w zadaniach "lampa rtęciowa" bez doprecyzowania zwykle nie oznacza świetlówki.
- "C" pokazuje elektroniczny układ zapłonowy z elementami półprzewodnikowymi (np. dioda, element sterowany) i oznaczeniem odbiornika sugerującym inny typ lampy wyładowczej. To nie jest klasyczny, prosty układ zasilania lampy rtęciowej LRF.
- "D" ma formę uogólnioną/blokową z zapłonnikiem impulsowym, typową raczej dla innych rozwiązań (np. części lamp wysokoprężnych z zewnętrznym zapłonnikiem), a nie dla klasycznej lampy rtęciowej z elektrodą pomocniczą.
Wskazówka do nauki: gdy na schemacie widzisz starter – myśl "świetlówka". Gdy widzisz elektrodę pomocniczą + rezystor w samej lampie – myśl "wysokociśnieniowa lampa rtęciowa (LRF)".
