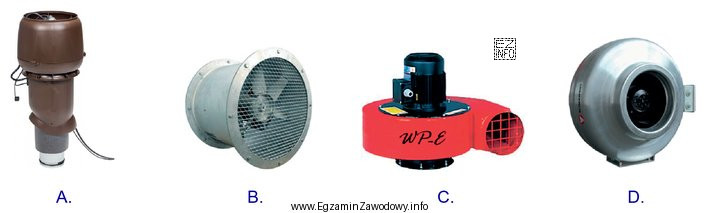

Wentylator przeznaczony do montażu na dachu budynku (tzw. wentylator dachowy) ma cechy konstrukcyjne wynikające z miejsca pracy: jest przewidziany do ustawienia na dachu (na podstawie dachowej lub bezpośrednio na przejściu dachowym) i do pracy w warunkach zewnętrznych. Na rysunkach technicznych lub poglądowych zwykle odróżnia się go od wentylatorów kanałowych i ściennych po elementach związanych z posadowieniem oraz sposobem prowadzenia strumienia powietrza.
Dlaczego poprawna jest odpowiedź wskazująca rysunek wentylatora dachowego? Ponieważ taki wentylator jest projektowany jako urządzenie "końcowe" instalacji (często na wyrzutni/wywiewie) i ma obudowę oraz rozwiązania montażowe umożliwiające stabilne ustawienie na dachu oraz bezpieczne odprowadzenie powietrza ponad połać. W praktyce montażowej montera instalacji sanitarnych kluczowe jest, aby nie pomylić go z wentylatorem kanałowym (montowanym w przewodzie) ani z wentylatorem ściennym/okiennym (mocowanym w przegrodzie).
W zadaniach egzaminacyjnych warto zastosować prostą strategię: najpierw szukaj na rysunku cech montażowych (podstawa/kołnierz/ustawienie względem dachu), a dopiero potem oceniaj kształt obudowy. To zmniejsza ryzyko pomyłki wynikającej z podobieństwa brył urządzeń.
To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne
Specjaliści zwracają uwagę: "Spośród rysunków wskazany jako poprawny jest ten, który przedstawia wykonanie dachowe, a nie kanałowe ani ścienne."
