W układzie sieci TN-S przewód ochronny PE i przewód neutralny N są prowadzone oddzielnie na całej długości instalacji. To kluczowa cecha, która wpływa na dobór osprzętu łączeniowego (wtyczek i gniazd) dla odbiorników trójfazowych na placu budowy.
Przenośny transporter materiałów budowlanych napędzany silnikiem trójfazowym jest zwykle zasilany trzema fazami. W zależności od wykonania układu sterowania i osprzętu może być także wymagany przewód N (np. dla elementów pomocniczych), natomiast przewód PE jest wymagany dla ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania.
Dlatego poprawny wybór to wtyczka, która zapewnia:
- trzy styki fazowe (L1, L2, L3),
- oddzielny styk neutralny N,
- oddzielny styk ochronny PE.

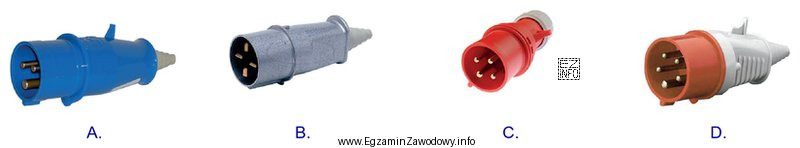

Inne przedstawione warianty mogą być mylące, ponieważ:
- wtyczka bez styku N odpowiada sytuacji, w której neutralny nie jest dostępny (co nie pasuje do wymogu TN-S, jeśli na rysunku oczekuje się rozdzielenia i obecności N),
- wtyczka z mniejszą liczbą styków sugeruje zasilanie jednofazowe albo trójfazowe bez N,
- wtyczka niewyraźnie rozróżniająca PE i N prowadzi do błędnych skojarzeń z innymi układami sieci (np. z rozwiązaniami, gdzie neutralny i ochronny nie są jednoznacznie odseparowane w osprzęcie).
Na egzaminie najczęściej nie wystarczy rozpoznać, że "to jest wtyczka trójfazowa". Trzeba świadomie powiązać układ TN-S z wymogiem oddzielnych torów PE i N oraz przełożyć to na liczbę i oznaczenia styków widoczne na rysunku. Dobra praktyka: najpierw ustal wymagane żyły (L1, L2, L3, N, PE), a dopiero potem porównuj rysunki.
