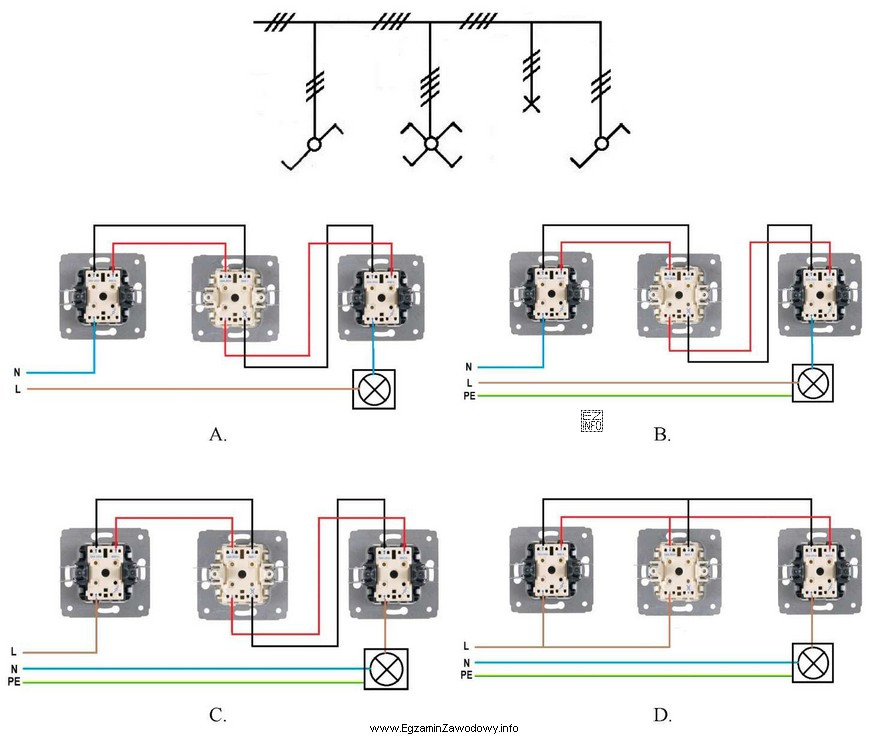

W sterowaniu oświetleniem z trzech miejsc stosuje się układ: łącznik schodowy – łącznik krzyżowy – łącznik schodowy. Dwa łączniki schodowe (przełączne) znajdują się na końcach układu i mają po trzy zaciski: jeden wspólny oraz dwa robocze. Łącznik krzyżowy ma cztery zaciski i jego zadaniem jest zamiana miejscami dwóch przewodów korespondencyjnych.
Kluczową zasadą bezpieczeństwa jest to, że łączniki powinny przerywać przewód fazowy L, a nie przewód neutralny N. Jeżeli rozłączany byłby N, oprawa mogłaby pozostawać pod potencjałem fazy mimo "wyłączenia", co zwiększa ryzyko porażenia podczas wymiany źródła światła lub prac serwisowych.
Poprawne połączenie działa następująco:
- L trafia na zacisk wspólny pierwszego łącznika schodowego.
- Dwa przewody korespondencyjne biegną do łącznika krzyżowego, przechodzą przez niego (wejście na jedną parę zacisków, wyjście na drugą parę), a następnie dochodzą do drugiego łącznika schodowego.
- Zacisk wspólny drugiego łącznika schodowego zasila oprawę.
- N i PE są doprowadzone bezpośrednio do oprawy, bez rozłączania w łącznikach.
Dlatego poprawna odpowiedź to rysunek pokazujący doprowadzenie fazy do pierwszego łącznika schodowego oraz prawidłowe "przełożenie" pary korespondencyjnej na łączniku krzyżowym. Błędne warianty zwykle wynikają z dwóch typowych usterek: rozłączania przewodu neutralnego zamiast fazowego oraz niewłaściwego wpięcia przewodów korespondencyjnych w łączniku krzyżowym (np. podłączenie tylko do jednej strony zacisków, co nie tworzy właściwego toru przełączania).
W praktyce poprawność montażu można sprawdzić pomiarowo: przy różnych położeniach wszystkich trzech łączników obwód powinien dawać możliwość załączenia i wyłączenia światła z każdego miejsca, a na oprawie przy wyłączeniu nie powinno pozostawać napięcie fazowe na przewodzie zasilającym oprawę od strony łączników.
