Do zapewnienia nadzoru nad przebiegiem procesu technologicznego stosuje się najczęściej oprogramowanie klasy SCADA (Supervisory Control And Data Acquisition) lub warstwę HMI (Human-Machine Interface) będącą częścią rozwiązania SCADA. Kluczowa jest tu funkcja "supervisory", czyli obserwacja i nadzór: operator ma wgląd w stan maszyn i instalacji oraz może reagować na zdarzenia.
Ekran właściwego oprogramowania rozpoznaje się po typowych elementach:
- Synoptyka/ekran procesu – graficzne odwzorowanie obiektu (np. instalacji, linii, węzłów) z aktualizowanymi wartościami.
- Wskazania zmiennych procesowych – aktualne wartości pomiarów i sygnałów oraz stany urządzeń (praca/awaria/stop).
- Alarmy i zdarzenia – listy alarmów, potwierdzanie, priorytety, rejestr zdarzeń.
- Trendy/archiwizacja – możliwość podglądu przebiegów w czasie i analizy historii.

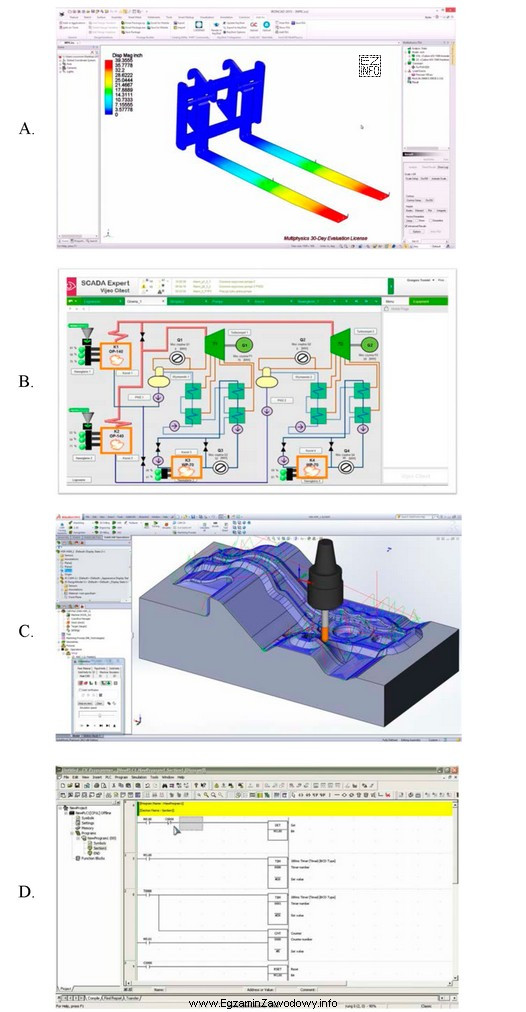

Odpowiedź wskazująca zrzut ekranu SCADA jest poprawna, ponieważ takie oprogramowanie służy właśnie do monitorowania i nadzorowania procesu oraz wspiera operatora w decyzjach (alarmowanie, diagnostyka, rejestracja). Pozostałe zrzuty ekranów (jeżeli przedstawiają np. środowisko programowania sterownika PLC, edytor schematów elektrycznych, CAD lub narzędzia konfiguracyjne bez warstwy operatorskiej) nie realizują typowych funkcji nadzoru w ujęciu operatorskim: są przeznaczone do tworzenia programu, projektowania lub konfiguracji, a nie do bieżącej obserwacji procesu.
W praktyce technik mechatronik spotyka SCADA/HMI przy uruchamianiu stanowisk, diagnostyce i utrzymaniu ruchu: z poziomu wizualizacji szybciej identyfikuje się miejsca zatrzymań, przyczyny alarmów oraz odchylenia parametrów od zadanych.
