KWALIFIKACJA INF8 - CZERWIEC 2014



PYTANIE NR 12.

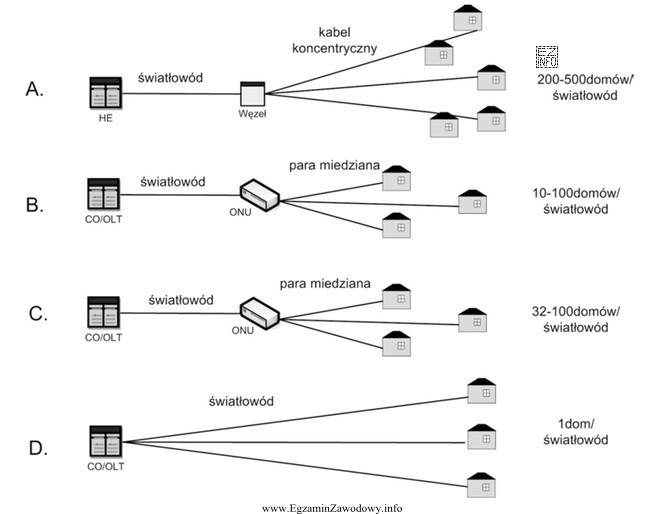

Na którym schemacie blokowym jest przedstawiona struktura sieci FTTH (Fiber to the home)?
Ilustracja przedstawia cztery schematy blokowe, które obrazują różne struktury sieci FTTH (Fiber to the Home).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
FTTH oznacza, że tor światłowodowy jest doprowadzony bezpośrednio do lokalu abonenta (domu/mieszkania), a nie tylko do szafki ulicznej czy budynku. Poprawny schemat powinien pokazywać zakończenie włókna u klienta oraz brak "ostatniego odcinka" w miedzi/koncentryku.

Pełne wyjaśnienie:

Sieci typu FTTx różnią się przede wszystkim tym, gdzie kończy się włókno światłowodowe w stosunku do abonenta. W FTTH (Fiber to the home) światłowód jest doprowadzony aż do domu lub mieszkania użytkownika końcowego, czyli element infrastruktury optycznej występuje w lokalu abonenta (konceptualnie: zakończenie optyczne i urządzenie typu ONT/ONU).

Dlatego poprawny schemat FTTH powinien przedstawiać ciąg: węzeł operatora / punkt dystrybucyjny → odcinek dystrybucyjny → połączenie światłowodowe do pojedynczego gospodarstwa domowego. Kluczowym wyróżnikiem jest brak zamiany medium na miedziane lub koncentryczne przed wejściem do domu abonenta.

Pozostałe schematy (nie-FTTH) zwykle obrazują sytuacje, w których:

  • światłowód kończy się w budynku, a dalej do mieszkania idzie inne medium (typowe skojarzenie z FTTB),
  • światłowód kończy się w szafce ulicznej lub węźle sąsiedzkim, a ostatni odcinek realizowany jest inną technologią (typowe skojarzenie z FTTC),
  • pokazano wspólny punkt zakończenia dla wielu lokali bez jednoznacznego doprowadzenia włókna do konkretnego domu.

Na egzaminie warto wykonać prosty test: znajdź na schemacie miejsce, w którym kończy się włókno. Jeśli kończy się ono dopiero u abonenta, to jest to FTTH. Jeśli kończy się wcześniej (szafka/budynek), to jest to inny wariant FTTx.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sieć FTTH i czym różni się od innych FTTx?
FTTH to architektura, w której światłowód jest doprowadzony aż do domu/mieszkania abonenta. W innych FTTx (np. do szafki lub do budynku) włókno kończy się wcześniej, a ostatni odcinek do klienta realizuje inne medium. Klucz: miejsce zakończenia włókna.
Jak rozpoznać FTTH na schemacie blokowym na egzaminie?
Szukaj miejsca, gdzie kończy się tor optyczny. Jeśli linia światłowodowa dochodzi do pojedynczego domu/lokalu abonenta i tam jest zakończona, to wskazuje FTTH. Jeżeli kończy się w szafce ulicznej albo w budynku zbiorczym, to nie jest FTTH.
Dlaczego FTTH nazywa się "światłowód do domu"?
Nazwa opisuje dokładnie zakres doprowadzenia medium: światłowód dociera do lokalu użytkownika końcowego. W praktyce oznacza to, że operator instaluje elementy zakończenia optycznego po stronie klienta, a nie zatrzymuje włókna wcześniej i nie używa na końcu miedzi lub kabla koncentrycznego.
Jakie elementy zwykle występują w typowej architekturze FTTH?
W ujęciu ogólnym spotyka się węzeł operatora i dystrybucję, a po stronie abonenta zakończenie optyczne (koncept ONT/ONU) oraz przyłącze do domu. Na schemacie egzaminacyjnym nie muszą być podane nazwy urządzeń, ale musi być widoczny fakt doprowadzenia włókna do abonenta.
Czy FTTH zawsze oznacza technologię GPON?
Nie. FTTH opisuje topologię i miejsce zakończenia włókna, a nie jedną konkretną technologię. FTTH może być realizowane w różnych wariantach (np. PON lub punkt–punkt). Na pytaniach schematowych oceniasz zwykle, czy światłowód dociera do abonenta.
Jaka jest różnica między FTTH a FTTB w praktyce instalacyjnej?
W FTTH światłowód wchodzi do lokalu abonenta. W FTTB światłowód zwykle kończy się w budynku (np. w piwnicy/serwerowni), a do mieszkań sygnał idzie innym okablowaniem. Na schemacie różnica to "ostatni odcinek" po budynku: czy nadal jest optyczny, czy już nie.
Dlaczego uczniowie często mylą FTTH z FTTC na rysunkach?
Bo oba warianty mogą wyglądać podobnie: jest węzeł operatora i jakiś punkt pośredni. Pułapka polega na tym, że w FTTC światłowód kończy się w szafce/na ulicy, a dalej do domu jest inna technologia. Trzeba sprawdzić, czy włókno idzie do abonenta.
Kiedy w sieci dostępowej nie mamy FTTH mimo obecności światłowodu?
Gdy światłowód jest doprowadzony tylko do węzła pośredniego (szafki, budynku, punktu dystrybucji), a ostatni fragment do klienta realizuje inne medium. Sama obecność światłowodu "gdzieś po drodze" nie wystarcza, by nazwać architekturę FTTH.
Jakie błędy w odpowiedziach sugerują, że schemat nie jest FTTH?
Typowe sygnały to: zakończenie światłowodu w punkcie zbiorczym dla wielu lokali bez doprowadzenia do domu, pokazanie wyraźnego odcinka miedzianego/koncentrycznego do abonenta albo opis "cabinet/curb" jako ostatniego punktu optycznego. To wskazuje inne FTTx.
Jak przygotować się do zadań o FTTx na egzamin technika teleinformatyka?
Ćwicz rozpoznawanie, gdzie kończy się włókno na różnych schematach. Zrób mapę skojarzeń: dom = FTTH, budynek = FTTB, szafka/ulica = FTTC. W zadaniach testowych zawsze sprawdzaj "ostatni odcinek" do abonenta, bo tam zwykle jest haczyk.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że fTTH oznacza, że tor światłowodowy jest doprowadzony bezpośrednio do lokalu abonenta (domu/mieszkania), a nie tylko do szafki ulicznej czy budynku.

Źródła:

  • Wikipedia: Fiber to the x (FTTX) – https://en.wikipedia.org/wiki/Fiber_to_the_x (dostęp: 2026-03-02)
  • Wikipedia: Fiber to the home – https://en.wikipedia.org/wiki/Fiber_to_the_home (dostęp: 2026-03-02)
  • ITU-T G.984 (GPON) – Overview page: https://www.itu.int/rec/T-REC-G.984/en (dostęp: 2026-03-02)

Materiały:

  • Materiały szkoleniowe z architektur FTTx dla sieci dostępowych
  • Dokumentacje operatorów i integratorów dotyczące wdrożeń FTTH/GPON (opisy topologii)
  • Wprowadzenie do sieci PON i roli urządzeń OLT/ONT (ujęcie koncepcyjne)
