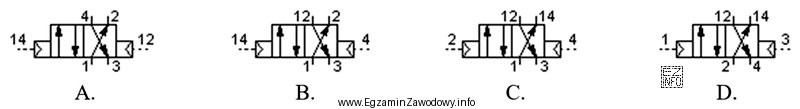

W zaworach rozdzielających w pneumatyce stosuje się ustaloną konwencję numerowania przyłączy (portów), aby schemat i rzeczywiste podłączenie przewodów były jednoznaczne. Na rysunkach egzaminacyjnych sprawdza się, czy potrafisz rozpoznać, które przyłącze jest zasilaniem, które są wyjściami roboczymi do elementu wykonawczego (np. siłownika), a które odpowietrzeniami.
Poprawny schemat to taki, gdzie numeracja portów jest przypisana konsekwentnie do ich roli w symbolu zaworu: zasilanie nie może być opisane numerem zarezerwowanym dla odpowietrzenia, a wyjścia robocze nie mogą być zamienione z portami spustu/odpowietrzenia. Dzięki temu osoba montująca układ może podłączyć przewody bez domysłów, a serwisant może szybciej diagnozować usterki.
Dlaczego pozostałe schematy są błędne? Zwykle wynikają z typowych pomyłek:
- zamiana zasilania z odpowietrzeniem, co skutkuje brakiem prawidłowego zasilenia układu lub stałym upuszczaniem powietrza,
- zamiana wyjść roboczych (przewody do komór siłownika podłączone odwrotnie), co odwraca kierunek ruchu siłownika względem sterowania,
- niekonsekwentna numeracja – część portów jest oznaczona jak w jednej konwencji, a część jak w innej, przez co schemat staje się mylący.
W praktyce (montaż i naprawa maszyn precyzyjnych) poprawne czytanie numeracji na schemacie przekłada się na: szybszy montaż, mniej błędów przy uruchomieniu oraz łatwiejsze wykrywanie przyczyn usterek (np. przewód na niewłaściwym porcie, zablokowane odpowietrzenie, błędnie dobrany zawór 3/2 zamiast 5/2).
Wskazówka egzaminacyjna: przed wyborem schematu prześledź funkcje wszystkich portów zaworu (zasilanie/wyjścia/odpowietrzenia) i dopiero potem sprawdź, czy numery przy tych portach są zgodne z konwencją. Nie wybieraj na podstawie samego "wyglądu" symbolu.
