KWALIFIKACJA MEP1 - CZERWIEC 2019



PYTANIE NR 35.

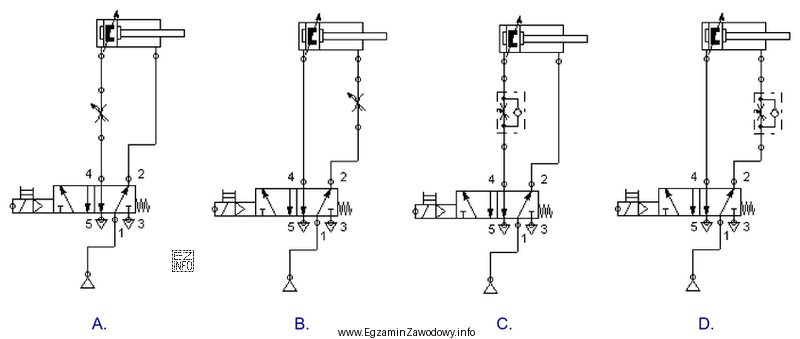

Które połączenie elementów układu pneumatycznego zapewnia spowolnienie ruchu tłoczyska siłownika tylko i wyłącznie podczas wysuwania się?
Które połączenie elementów układu pneumatycznego zapewnia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy układów pneumatycznych przedstawione na zdjęciu, odpowiedź C jest poprawna, ponieważ zawiera zawór zwrotny umieszczony w taki sposób, że opór przepływu powietrza występuje tylko podczas wysuwania tłoczyska. Zawór ten jest umieszczony na linii doprowadzającej powietrze do siłownika, co spowalnia ruch tłoczyska tylko podczas wysuwania, nie wpływając na ruch powrotny.
