KWALIFIKACJA ELM2 - CZERWIEC 2020



PYTANIE NR 39.

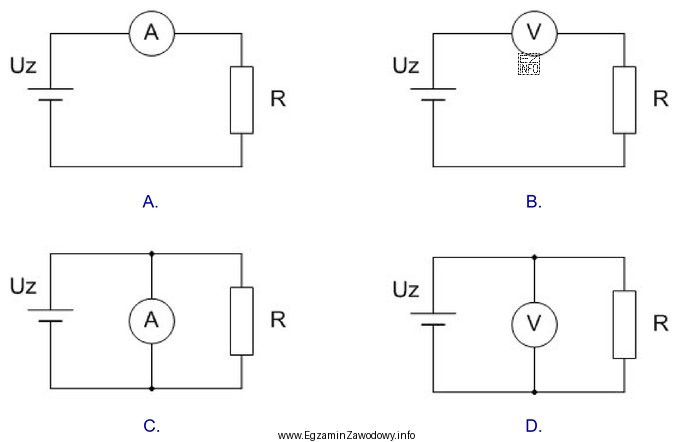

Na którym schemacie przedstawiono prawidłowy układ do pomiaru wartości natężenia prądu płynącego przez rezystancję R?
Na którym schemacie przedstawiono prawidłowy układ do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby prawidłowo zmierzyć natężenie prądu płynącego przez rezystancję R, amperomierz musi być włączony szeregowo z rezystancją. Schemat A pokazuje amperomierz włączony szeregowo z rezystancją R, co jest poprawnym sposobem pomiaru natężenia prądu. Schematy B i D przedstawiają woltomierze włączone równolegle do rezystancji, co jest poprawnym sposobem pomiaru napięcia, a nie natężenia prądu. Schemat C pokazuje amperomierz włączony równolegle, co jest błędnym sposobem pomiaru natężenia prądu i może spowodować uszkodzenie przyrządu.
