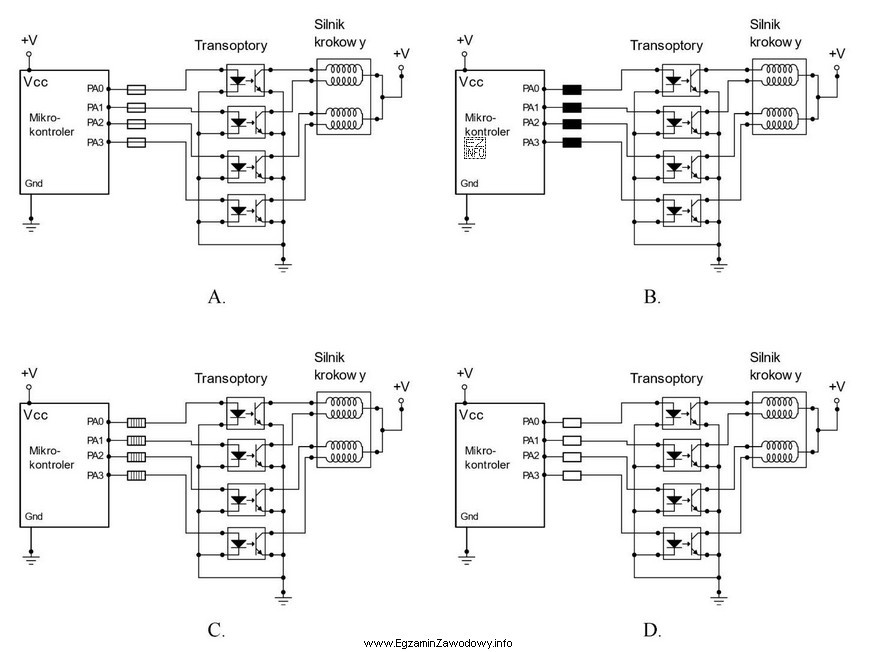

Na którym z przedstawionych schematów układu sterowania silnikiem krokowym prawidłowo zostały przedstawione rezystory ograniczające prąd z pinów portu A mikrokontrolera?
Na którym z przedstawionych schematów układu sterowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie D przedstawiono rezystory ograniczające prąd z pinów portu A mikrokontrolera, co jest zgodne z konwencjonalnym symbolem rezystora w dokumentacji technicznej. Schematy A, B i C nie przedstawiają poprawnie symbolu rezystora zgodnie z przyjętymi normami.
