KWALIFIKACJA BUD15 - CZERWIEC 2019



PYTANIE NR 7.
Na którym z rysunków przedstawiono prawidłowe rozwiązanie drenażu francuskiego z rurą drenarską?

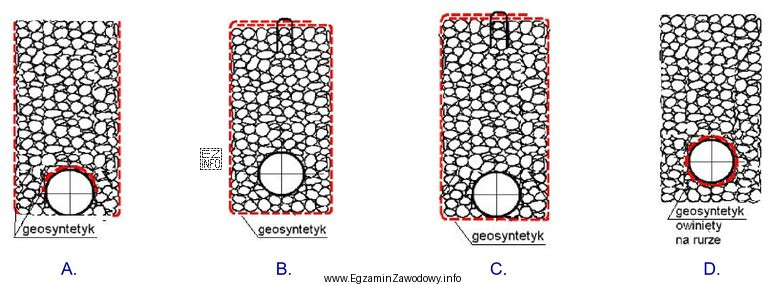

Ilustracja przedstawia cztery schematy drenażu francuskiego z rurą drenarską, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy drenaż francuski z rurą drenarską to rura perforowana ułożona ze spadkiem, otoczona przepuszczalną obsypką (np. żwirem) i odseparowana od gruntu geowłókniną, aby ograniczyć zamulanie. Wariant poprawny powinien też pokazywać możliwość odprowadzenia wody do odbiornika.

Pełne wyjaśnienie:

Drenaż francuski z rurą drenarską służy do przechwycenia i odprowadzenia wody z gruntu, tak aby nie gromadziła się w wykopie, podsypce lub przy konstrukcji drogi. Poprawne rozwiązanie na schemacie powinno zawierać kilka kluczowych elementów, które decydują o skuteczności i trwałości układu.

Co powinno być na prawidłowym rysunku?

  • Rura drenarska (zwykle perforowana) – to ona zbiera wodę. Sama rura nie wystarczy, jeśli nie ma warstwy filtracyjnej i zabezpieczenia przed zamuleniem.
  • Obsypka filtracyjna (np. żwir/kruszywo o odpowiedniej przepuszczalności) – tworzy przestrzeń, w której woda może łatwo dopłynąć do otworów w rurze.
  • Geowłóknina filtracyjna – oddziela grunt rodzimy od obsypki, ogranicza migrację drobnych cząstek i dzięki temu zmniejsza ryzyko kolmatacji (zamulenia) drenażu.
  • Spadek ułożenia – zapewnia grawitacyjny odpływ wody; bez spadku woda zalega, a drenaż traci funkcję.
  • Odpływ/wylot do odbiornika – schemat poprawny zwykle wskazuje kierunek odpływu (np. do studzienki, rowu, kanalizacji deszczowej).

Dlaczego pozostałe warianty są błędne? Najczęściej błędne rysunki pokazują jedną z typowych pomyłek:

  • Brak geowłókniny – obsypka miesza się z gruntem i szybko dochodzi do zamulenia, przez co drenaż przestaje działać.
  • Brak lub niewłaściwa obsypka – rura leży bez warstwy przepuszczalnej, więc woda dopływa słabo, a perforacja może się zatykać.
  • Brak spadku albo brak wskazanego odprowadzenia – nawet dobrze wykonany drenaż nie zadziała, jeśli woda nie ma gdzie odpłynąć.

Na egzaminie warto patrzeć na rysunek "warstwami": najpierw sprawdź, czy jest rura, potem czy jest obsypka, następnie czy jest geowłóknina, a na końcu czy jest spadek i odbiornik wody. Taka kolejność ogranicza ryzyko wyboru intuicyjnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest drenaż francuski z rurą drenarską?
To układ odwodnienia, w którym perforowana rura jest ułożona w przepuszczalnej obsypce (najczęściej żwirowej) i zwykle oddzielona od gruntu geowłókniną. Zadaniem drenażu jest przejęcie wody z gruntu i bezpieczne odprowadzenie jej dalej.
Jakie warstwy powinny być widoczne na poprawnym schemacie drenażu francuskiego?
Najczęściej: grunt → geowłóknina (separacja/filtracja) → obsypka żwirowa (filtr i przestrzeń dla wody) → rura drenarska ułożona ze spadkiem. Dodatkowo ważny jest pokazany kierunek odpływu do odbiornika.
Dlaczego w drenażu francuskim stosuje się geowłókninę?
Geowłóknina działa jak warstwa filtracyjno-separacyjna: zatrzymuje drobne cząstki gruntu, a przepuszcza wodę. Dzięki temu obsypka nie miesza się z gruntem, a perforacje rury nie ulegają szybkiemu zamuleniu. To wydłuża żywotność i skuteczność drenażu.
Jaką funkcję pełni obsypka żwirowa w drenażu francuskim?
Obsypka tworzy przepuszczalną strefę, w której woda może swobodnie dopływać do rury. Działa też jak filtr wstępny i stabilizuje ułożenie rury. Bez obsypki rura często "pracuje" w gruncie, a dopływ wody jest ograniczony i łatwiej o zatykanie otworów.
Czy sama rura drenarska w wykopie wystarczy, żeby wykonać drenaż?
Nie. Sama rura bez obsypki i bez warstwy oddzielającej (np. geowłókniny) zwykle szybko traci drożność przez zamulenie. Skuteczny drenaż to układ: rura + filtr (obsypka) + separacja od gruntu + zapewniony odpływ wody.
Kiedy stosuje się drenaż francuski w robotach drogowych?
Stosuje się go m.in. gdy trzeba odprowadzić wodę z gruntu w rejonie konstrukcji drogi, poboczy, wykopów lub skarp, aby ograniczyć podmakanie i osłabienie podłoża. Jest przydatny tam, gdzie naturalne odpływy są niewystarczające lub okresowo pojawiają się zastoiska wody.
Jak rozpoznać na rysunku błędny drenaż francuski?
Najczęstsze sygnały błędu to: brak geowłókniny, rura położona bezpośrednio w gruncie, brak obsypki lub obsypka tylko punktowo, a także brak spadku i brak pokazanej drogi odpływu. Taki układ z reguły szybko się zamula lub nie odprowadza wody.
Dlaczego spadek rury ma znaczenie w drenażu francuskim?
Spadek zapewnia grawitacyjny przepływ wody w rurze. Bez spadku woda może zalegać, osady odkładają się szybciej, a drenaż działa słabiej lub okresowo. Na rysunku poprawnego rozwiązania zwykle widać kierunek spadku i miejsce wylotu do odbiornika.
Jakie błędy najczęściej popełniają zdający przy pytaniach z rysunkami drenażu?
Typowe błędy to wybór wariantu "z rurą" bez sprawdzenia pozostałych warstw, mylenie geowłókniny z folią izolacyjną oraz pomijanie spadku/odpływu. Pomaga metoda: sprawdź kolejno rurę, obsypkę, geowłókninę i odprowadzenie wody.
Jak przygotować się do egzaminu z odwodnienia i drenażu w BUD.13?
Powtórz schematy odwodnienia robót ziemnych: drenaż francuski, drenaż opaskowy, rowy i studzienki. Ucz się rozpoznawania elementów na rysunkach (rura, obsypka, geowłóknina, spadek, odbiornik). Trenuj na przykładowych zadaniach i zawsze analizuj układ warstw zamiast zgadywać "po wyglądzie".
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Prawidłowy drenaż francuski z rurą drenarską to rura perforowana ułożona ze spadkiem, otoczona przepuszczalną obsypką (np. żwirem) i odseparowana od gruntu geowłókniną, aby ograniczyć zamulanie."

Materiały:

  • Podręczniki i skrypty z odwodnienia robót ziemnych i drogowych (działy: drenaże, filtracja, geowłókniny)
  • Instrukcje producentów rur drenarskich i geowłóknin (zalecenia montażowe i dobór obsypki)
  • Materiały szkoleniowe z technologii robót drogowych dotyczące odwodnienia i warstw filtracyjnych
