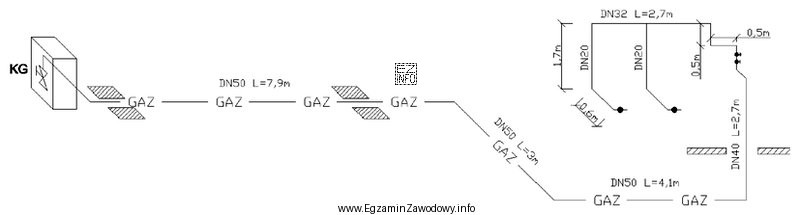

W aksonometrii (rysunku izometrycznym) instalacji gazowej długości poszczególnych odcinków są podane przy przewodach, a średnice nominalne oznacza się symbolem DN. Pytanie dotyczy łącznej długości przewodu o średnicy DN50, więc kluczowe są dwa kroki: (1) poprawna identyfikacja wszystkich odcinków DN50 na schemacie oraz (2) zsumowanie ich długości.
Krok 1 – selekcja właściwych odcinków
Na schemacie występują przewody o kilku średnicach. Do obliczeń bierzemy wyłącznie te fragmenty, przy których widnieje oznaczenie DN50 (niezależnie od tego, czy są poziome, pionowe czy ukośne). Pominięcie odcinka ukośnego/pionowego jest częstą przyczyną błędów.
Krok 2 – sumowanie długości
Odcinki DN50 mają długości: 7,9 m, 3,0 m oraz 4,1 m. Suma wynosi:
7,9 + 3,0 + 4,1 = 15,0 m.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 12,0 m – typowo wynika z pominięcia jednego z odcinków DN50 albo błędnego uznania, że liczą się tylko odcinki poziome.
- 7,9 m – to tylko jeden (pierwszy) odcinek DN50; wybór tej wartości wskazuje na zatrzymanie się na pierwszym znalezionym wymiarze bez sprawdzenia, czy DN50 pojawia się dalej.
- 17,7 m – zwykle jest efektem dodania do DN50 fragmentu o innej średnicy (np. DN40 lub DN32) albo błędnego odczytu wymiarów z rysunku.
Wskazówka egzaminacyjna: przed dodawaniem podkreśl (na brudno) wszystkie oznaczenia DN50 na rysunku i dopiero wtedy spisz odpowiadające im długości. To prosta technika redukująca ryzyko przeoczeń.
