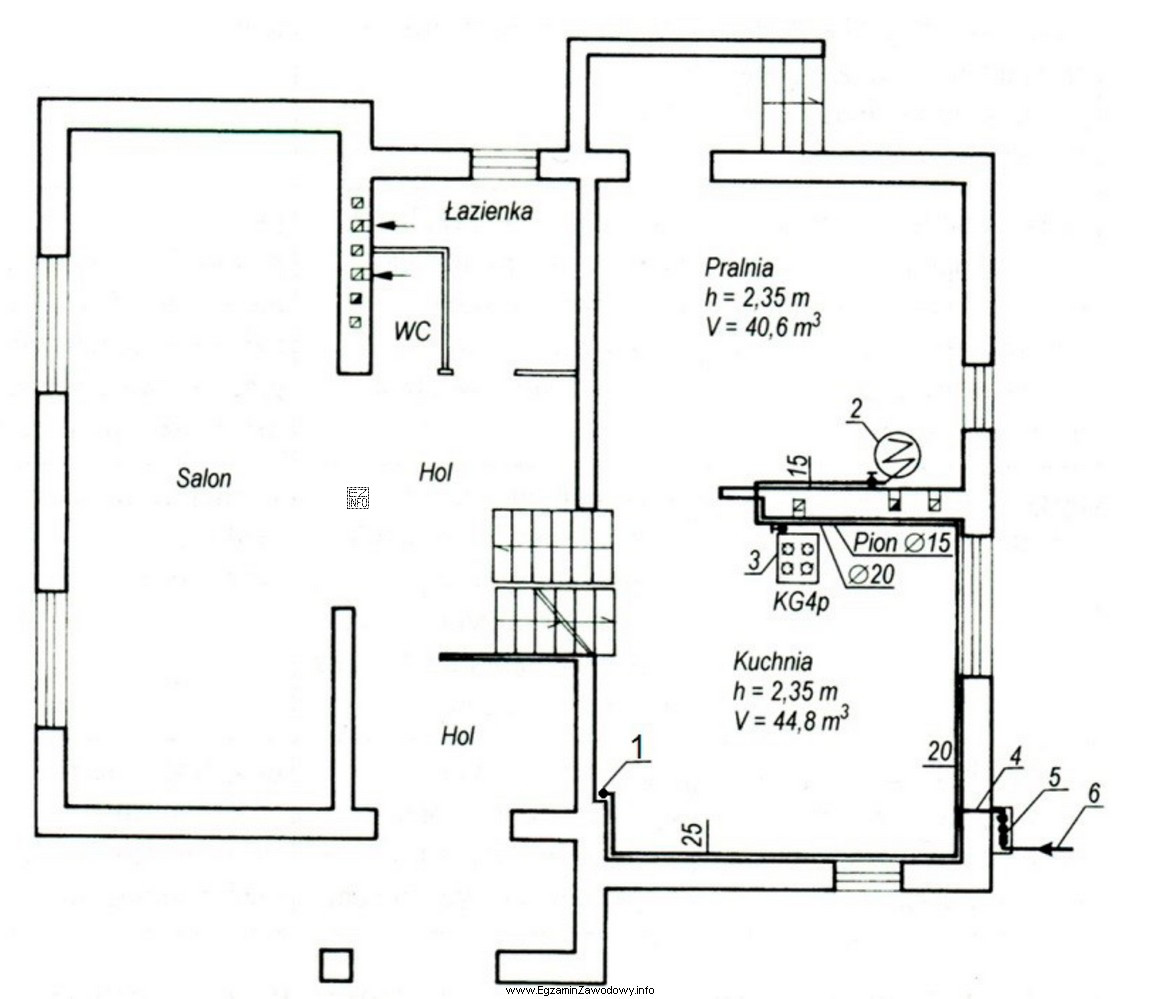

W dokumentacji instalacji gazowej na rzucie poziomym przedstawia się przebieg przewodów oraz charakterystyczne elementy instalacji. Pion gazowy to część instalacji prowadzona w kierunku pionowym (między kondygnacjami), która łączy odcinki poziome (np. rozprowadzenie na parterze z instalacją na poddaszu) albo prowadzi zasilanie do wyżej położonych odbiorników. Oznaczenie przypisane do takiego elementu na rzucie odnosi się więc do przewodu/odcinka pełniącego funkcję "pionu".
Dlaczego poprawna jest odpowiedź: "pionu gazowego"?
Bo jest to element instalacji identyfikowany na rzutach jako przewód przechodzący między kondygnacjami (w praktyce: miejsce, w którym przewód "znika" z rzutu i kontynuuje przebieg w górę/dół). W projektach jest to kluczowy punkt orientacyjny dla wykonawcy, bo determinuje trasę montażu i przejścia przez stropy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Kurek główny – jest elementem armatury odcinającej, zwykle zlokalizowanym przy wejściu instalacji do budynku lub przy gazomierzu. Na rysunku ma własny symbol armatury i nie opisuje przewodu pionowego jako takiego.
- Tuleja ochronna – odnosi się do ochrony przewodu w miejscu przejścia przez przegrodę (ścianę/strop). Jest to rozwiązanie konstrukcyjno-montażowe, a nie odcinek przewodu rozprowadzającego gaz między kondygnacjami.
- Przyłącze gazowe – to odcinek doprowadzający gaz z sieci (lub instalacji zewnętrznej) do budynku, najczęściej rozpatrywany jako część zewnętrzna/na granicy obiektu. Nie jest to wewnętrzny pion instalacji w obrębie kondygnacji.
Wskazówka egzaminacyjna: jeśli na rzucie pojawia się numer przy odcinku, który łączy poziomy lub wskazuje przejście na inną kondygnację, w pierwszej kolejności rozważ "pion". Armaturę (kurki) rozpoznawaj po symbolach zaworów, a tuleje ochronne po opisach przejść przez przegrody.
