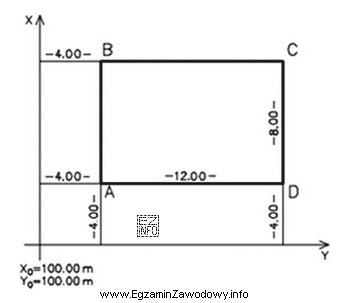

W zadaniach tyczeniowych współrzędne punktu (tu: punktu D) oblicza się na podstawie danych liczbowych z rysunku, zwykle w postaci domiarów lub przyrostów współrzędnych. Kluczowe jest, aby najpierw ustalić orientację układu: w jakim kierunku rośnie oś X oraz w jakim kierunku rośnie oś Y, a następnie konsekwentnie stosować te ustalenia w rachunkach.
Typowa procedura ma postać:
- odczytaj z rysunku wielkości potrzebne do wyznaczenia przesunięcia punktu D względem punktu/punktów znanych (np. domiary w kierunku osi lub wartości przyrostów),
- wyznacz przyrosty współrzędnych ΔX i ΔY (z poprawnymi znakami: "w prawo/w górę" jako dodatnie tylko wtedy, gdy tak wynika z osi),
- oblicz współrzędne: XD = X0 + ΔX oraz YD = Y0 + ΔY (dla właściwego punktu odniesienia wskazanego na rysunku),
- wykonaj kontrolę logiczną: czy punkt D leży w spodziewanym miejscu względem pozostałych punktów budowli.
Odpowiedź "XD = 104,00 m, YD = 116,00 m" jest poprawna, bo odpowiada prawidłowemu zastosowaniu odczytanych z rysunku wartości wzdłuż osi X i Y oraz ich zsumowaniu.
Pozostałe propozycje odpowiadają częstym pomyłkom:
- "XD = 116,00 m, YD = 104,00 m" wskazuje na mechaniczne zamienienie osi X i Y (błąd przepisywania lub błędne rozpoznanie osi na rysunku).
- "XD = 112,00 m, YD = 104,00 m" sugeruje użycie nie tych przyrostów, które dotyczą punktu D, albo pominięcie części przesunięcia (np. nieuwzględnienie jednego odcinka/domiaru).
- "XD = 112,00 m, YD = 116,00 m" zwykle wynika z błędu tylko w jednej osi: jedna współrzędna została policzona poprawnie, a druga z błędnym przyrostem lub znakiem.
Wskazówka egzaminacyjna: po obliczeniu współrzędnych zawsze sprawdź, czy otrzymane wartości są spójne z geometrią rysunku (np. czy przesunięcie w osi X i Y odpowiada kierunkom i długościom pokazanym na schemacie). To pozwala szybko wychwycić zamianę osi lub błąd znaku.
