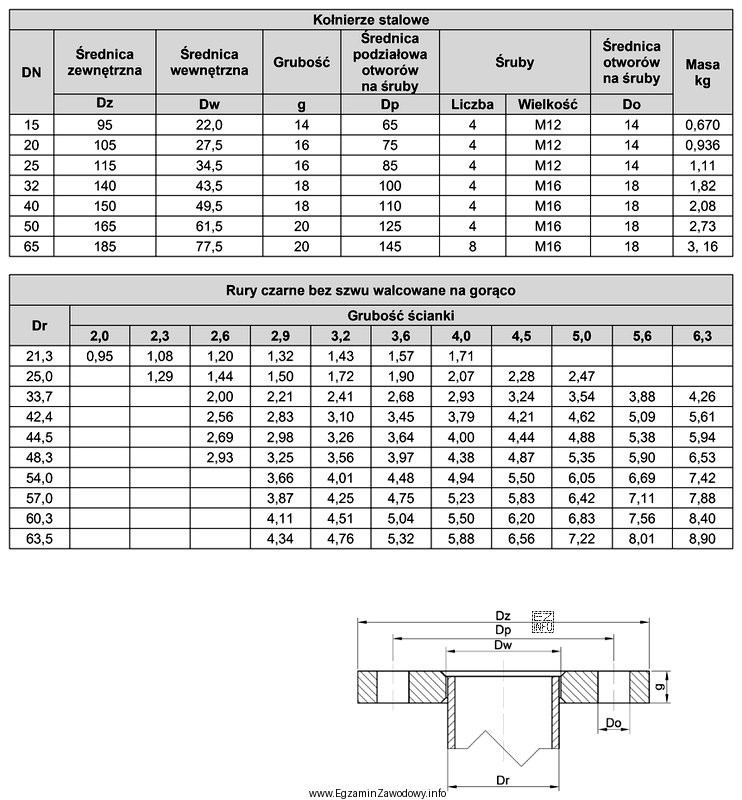

W tym zadaniu nie chodzi o "zgadnięcie" średnicy na podstawie samego DN, tylko o dobór największej średnicy rury, która zmieści się konstrukcyjnie w kołnierzu DN 50 PN 10 zgodnie z danymi z tabel i rysunku połączenia kołnierzowego.
Poprawna odpowiedź "60,3 mm" wynika z tego, że po zestawieniu:
- wymiarów rury czarnej bezszwowej (średnica zewnętrzna wg tabel),
- wymiaru kołnierza ograniczającego wspawanie (np. średnica otworu/gniazda lub inny wskazany na rysunku wymiar graniczny),
otrzymuje się maksymalną średnicę rury, która nadal spełnia warunek "można wspawać". Odpowiedź ma charakter graniczny: jest to największa wartość, która jeszcze mieści się w dopuszczalnym zakresie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "57,0 mm" – jest mniejsza od wartości granicznej, więc może być traktowana jako średnica pasująca, ale nie spełnia warunku z treści zadania: nie jest największa z możliwych do wspawania.
- "63,5 mm" – przekracza dopuszczalny wymiar wynikający z danych kołnierza (przy danym DN i wykonaniu kołnierza). Taka średnica może kolidować z otworem/gniazdem lub wymagać niedozwolonej ingerencji w element.
- "70,0 mm" – tym bardziej przekracza ograniczenia geometryczne kołnierza i nie może zostać prawidłowo wspawana bez zmiany elementu lub zastosowania innego typu/rozmiaru kołnierza.
Wskazówka egzaminacyjna: zawsze czytaj polecenie pod kątem warunku ekstremum ("największa", "najmniejsza", "maksymalna"). W zadaniach z tabelami zwykle poprawna jest wartość graniczna, a nie "pierwsza z brzegu" pasująca średnica.
