Normatywny wypływ wody qn to umowny (tabelaryczny) wypływ przypisany danemu urządzeniu czerpalnemu, wyrażony w dm3/s. W zadaniach projektowych dla instalacji wodociągowej, gdy występuje kilka punktów czerpalnych, postępuje się zgodnie z metodyką PN-92/B-01706: sumuje się wartości qn wszystkich urządzeń.
Kluczowe jest prawidłowe rozróżnienie rodzaju zasilania przyboru:
- Przybory tylko na zimną wodę (np. płuczka zbiornikowa) mają jedną wartość qn i wchodzą do sumy tylko po stronie zimnej wody.
- Przybory z wodą mieszaną (np. bateria umywalkowa, natrysk) mają osobne qn dla zimnej i ciepłej wody, więc do sumy całkowitej należy doliczyć obie składowe.

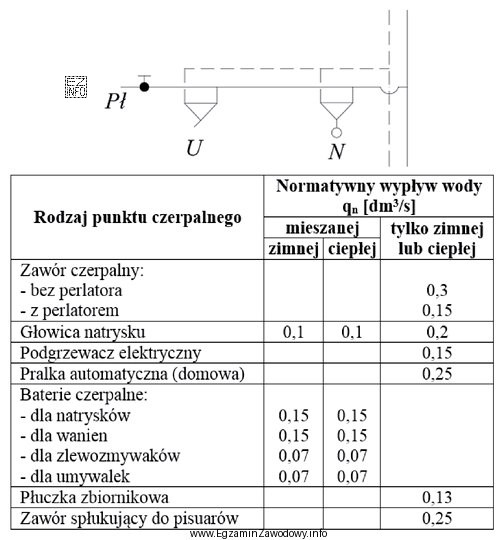

W przedstawionym układzie suma dla przewodu zimnej wody obejmuje płuczkę oraz "zimne" części baterii umywalkowej i natrysku, a suma dla przewodu ciepłej wody obejmuje "ciepłe" części baterii umywalkowej i natrysku. Po zsumowaniu obu przewodów otrzymuje się łączny normatywny wypływ dla wszystkich urządzeń: 0,57 dm3/s.
Dlaczego pozostałe wartości nie pasują?
- 0,35 dm3/s odpowiada typowemu błędowi: policzeniu wyłącznie strony zimnej wody (pominięcie dopływu ciepłej dla urządzeń z wodą mieszaną).
- 0,50 dm3/s sugeruje częściowe pominięcie któregoś składnika (np. nieuwzględnienie jednego dopływu albo odczyt z niewłaściwej kolumny tabeli).
- 0,67 dm3/s wskazuje na zawyżenie sumy, zwykle przez błędny odczyt wiersza przyboru lub dodanie wartości nieprzypisanych do pokazanych urządzeń.
Wskazówka egzaminacyjna: jeżeli na schemacie widać urządzenia podłączone do obu przewodów (zimnego i ciepłego), to w sumie "dla wszystkich urządzeń" niemal zawsze trzeba uwzględnić qn z obu stron.
