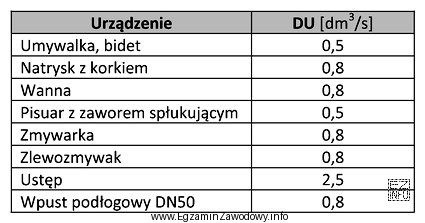

Równoważniki odpływu ZDU służą do określania obciążenia odpływu instalacji kanalizacyjnej przez przybory sanitarne. W praktyce projektowej (i w zadaniach egzaminacyjnych) postępuje się według stałego schematu: odczyt z tabeli → mnożenie przez liczbę przyborów → suma.
W tym zadaniu zestaw przyborów obejmuje: zlewozmywak, dwie umywalki, bidet, miskę ustępową i wannę. Kluczowe jest, aby dla każdego z nich odczytać właściwy wiersz w tabeli i zwrócić uwagę na to, że umywalki występują w liczbie 2 (ich ZDU należy więc policzyć podwójnie).
Poprawny wynik to 5,6 dm3/s, ponieważ odpowiada sumie wartości ZDU z tabeli dla wszystkich wymienionych przyborów, z uwzględnieniem podwojenia wkładu umywalek.
Dlaczego pozostałe odpowiedzi są błędne?
- Wynik 5,4 dm3/s zwykle wskazuje na pominięcie części obciążenia (np. nieuwzględnienie jednego przyboru lub potraktowanie 2 umywalek jak 1).
- Wynik 5,1 dm3/s sugeruje błąd odczytu z tabeli (wybranie innej pozycji niż właściwa) albo nieuwagę w sumowaniu kilku składników.
- Wynik 5,9 dm3/s najczęściej wynika z zawyżenia: odczytania wartości z niewłaściwej kolumny lub doliczenia przyboru, którego nie ma w treści zadania.
Wskazówka egzaminacyjna: po odczycie wartości z tabeli zrób krótką kontrolę logiczną – przybory o większym obciążeniu powinny wyraźnie "ważyć" w sumie, a dwa takie same przybory (np. umywalki) powinny dać dokładnie podwójny wkład do ZDU.
