W tego typu zadaniach "całkowita długość odcinka instalacji" nie oznacza wyłącznie długości fizycznej rury (długości liniowej), ale długość uwzględniającą wpływ oporów miejscowych. Opory miejscowe powodują dodatkowe straty ciśnienia na kształtkach i armaturze, dlatego w obliczeniach zastępuje się je długościami równoważnymi (takimi, które dawałyby podobny spadek ciśnienia jak dany element).
Postępowanie jest zawsze takie samo:

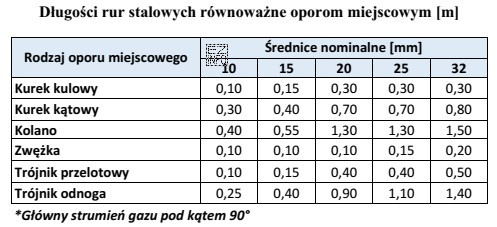

- Odczytaj z tabeli wartość długości równoważnej dla kolana przy średnicy DN 20.
- Pomnóż ją przez liczbę kolan (w zadaniu są dwa).
- Odczytaj z tabeli długość równoważną dla kurka kulowego (również dla DN 20).
- Zsumuj: długość liniową 2,4 m + długości równoważne wszystkich elementów.
Jeżeli suma wynikająca z tabeli dla "dwa kolana + kurek kulowy" daje łącznie 2,9 m, to po dodaniu 2,4 m otrzymuje się 5,3 m, czyli wartość poprawną.
Dlaczego pozostałe wyniki są błędne?
- 4,0 m zwykle odpowiada sytuacji, gdy doliczono tylko część oporów miejscowych (np. nieuwzględniono jednego elementu albo użyto wartości z innego DN).
- 3,8 m często wynika z błędnego założenia, że opory miejscowe są "małe" i można je pominąć lub że liczy się tylko jeden element.
- 5,7 m może powstać przez odczyt z niewłaściwego wiersza/kolumny tabeli (inna średnica) albo przez podwójne doliczenie któregoś z elementów.
Wskazówka egzaminacyjna: zawsze zapisuj działanie w jednej linii (np. 2,4 m + 2×Leq(kolano) + Leq(kurek)), aby nie zgubić liczby elementów i łatwo skontrolować wynik.
