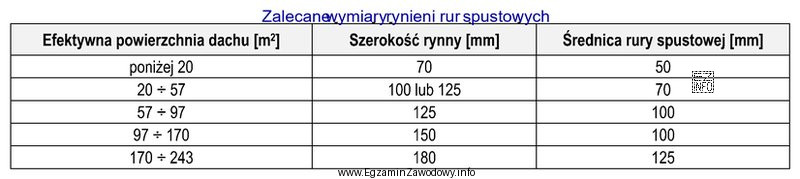

Zadanie sprawdza przede wszystkim umiejętność korzystania z tabel doboru elementów odwodnienia dachu. W praktyce budowlanej (również na etapie przygotowania robót) często korzysta się z tabel producentów lub zestawień projektowych, w których dla określonej powierzchni efektywnej połaci dachowej podaje się zalecany rozmiar rynny oraz średnicę rury spustowej.
W tym pytaniu kluczowe są dwa kroki:
- Odnalezienie właściwego zakresu w tabeli dla wartości 162 m2. Trzeba uważać, aby nie wybrać sąsiedniego przedziału (np. tuż poniżej lub powyżej), bo daje to inny komplet wymiarów.
- Jednoczesne odczytanie dwóch parametrów: szerokości rynny oraz średnicy rury spustowej. To dwie różne wielkości i w odpowiedziach są zestawione parami.
Odpowiedź "Szerokość rynny: 150 mm, średnica rury spustowej: 100 mm" jest poprawna, ponieważ odpowiada dokładnie wartościom przypisanym w tabeli do przedziału obejmującego 162 m2.
Pozostałe propozycje są typowymi błędami egzaminacyjnymi:
- "Szerokość rynny: 150 mm, średnica rury spustowej: 70 mm" – błąd polega na dobraniu zbyt małej średnicy rury w stosunku do tej samej szerokości rynny; zwykle wynika to z pomylenia kolumn lub odczytania wartości z innego zakresu powierzchni.
- "Szerokość rynny: 180 mm, średnica rury spustowej: 100 mm" – to przykład heurystyki "większe lepsze": zwiększono rozmiar rynny, ale pozostawiono średnicę rury jak w innym zestawie; taki miks wskazuje na brak odczytu pary wartości z jednego wiersza tabeli.
- "Szerokość rynny: 180 mm, średnica rury spustowej: 125 mm" – komplet większych wymiarów bywa poprawny dla większych powierzchni efektywnych, ale nie dla wartości 162 m2 zgodnie z przedstawioną tabelą.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy oba parametry (rynna i rura) pochodzą z tego samego wiersza/przedziału tabeli i czy obejmuje on daną wartość (tu: 162 m2).
