KWALIFIKACJA BUD20 - STYCZEŃ 2017



PYTANIE NR 17.
Na podstawie danych zawartych w tabeli oblicz zapotrzebowanie na gaz ziemny wysokometanowy grupy E w instalacji zasilającej gazowy grzejnik wody przepływowej o mocy 17,5 kW oraz kocioł grzewczy niskotemperaturowy o mocy 35 kW.

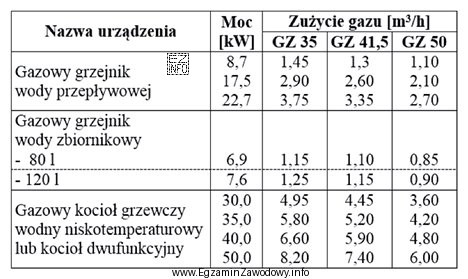

Ilustracja przedstawia tabelę z danymi dotyczącymi zużycia gazu przez różne urządzenia grzewcze.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wyznaczyć zapotrzebowanie na gaz, dla każdego odbiornika (grzejnik przepływowy 17,5 kW oraz kocioł 35 kW) odczytuje się z tabeli przelicznik dla gazu grupy E lub bezpośrednio odpowiadający strumień m3/h, a następnie sumuje oba wyniki. Otrzymana łączna wartość odpowiada 6,30 m3/h.

Pełne wyjaśnienie:

W instalacjach gazowych zapotrzebowanie na gaz (strumień objętości w m3/h) wyznacza się na podstawie mocy cieplnej odbiorników oraz danych tabelarycznych (np. przelicznika dla danego rodzaju/gupy gazu albo gotowych wartości zużycia dla mocy). W tym zadaniu rozpatrywane są dwa urządzenia zasilane gazem ziemnym wysokometanowym grupy E: gazowy grzejnik wody przepływowej o mocy 17,5 kW oraz kocioł grzewczy niskotemperaturowy o mocy 35 kW.

Krok 1: odczyt/wyznaczenie zużycia dla każdego odbiornika.
Najpierw dla mocy 17,5 kW korzysta się z tabeli i wyznacza odpowiadające zapotrzebowanie na gaz w m3/h (zgodnie z pozycją dla grupy E). Analogicznie postępuje się dla kotła o mocy 35 kW. Kluczowe jest użycie wiersza/kolumny właściwej dla grupy E, ponieważ inne gazy (lub inne warunki odniesienia w tabeli) mogą dawać inne przeliczniki.

Krok 2: zsumowanie obciążeń.
Instalacja zasila oba odbiorniki, więc łączne zapotrzebowanie stanowi sumę strumieni: Qcałk = Qgrzejnik + Qkocioł. Dopiero ta suma jest podstawą do dalszych decyzji projektowych/wykonawczych (np. doboru średnicy przewodów czy oceny, czy zasilanie jest wystarczające).

Dlaczego poprawna jest wartość "6,30 m3/h"?
Jest to wynik otrzymany po prawidłowym odczycie/przeliczeniu dla obu mocy z tabeli dla gazu grupy E i po poprawnym dodaniu zapotrzebowań. Inne podane wartości są typowe dla błędów rachunkowych lub błędnego użycia tabeli.

  • Wartości typu "7,30 m3/h" i "7,80 m3/h" często pojawiają się, gdy ktoś zastosuje niewłaściwy przelicznik (np. dla innej grupy gazu) albo zaokrągli wyniki pośrednie zbyt wcześnie.
  • Wartość "8,70 m3/h" może wynikać z podwójnego błędu: jednoczesnego użycia niewłaściwego wiersza tabeli oraz dodania do siebie liczb, które nie są jednorodnymi strumieniami (np. pomylenie kolumn lub jednostek).

Wskazówka egzaminacyjna: zawsze sprawdź trzy elementy: (1) czy odczytujesz dane dla właściwej grupy gazu (tu: E), (2) czy jednostki w tabeli zgadzają się z tym, co podajesz w odpowiedzi (m3/h), (3) czy liczysz sumę zapotrzebowań dla wszystkich odbiorników w instalacji, a nie tylko jednego urządzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak oblicza się zapotrzebowanie na gaz z mocy urządzenia w kW?
Najczęściej korzysta się z tabeli przeliczeniowej lub wzoru łączącego moc z energią paliwa. W praktyce dla danego rodzaju gazu (tu: grupa E) odczytuje się współczynnik lub gotowe wartości m3/h dla mocy w kW, a potem wylicza strumień gazu dla odbiornika.
Dlaczego w zadaniu trzeba zsumować zużycie gazu dwóch odbiorników?
Instalacja zasila jednocześnie grzejnik przepływowy i kocioł, więc przewody oraz zasilanie muszą przenieść łączny strumień gazu. Dlatego liczy się sumę zapotrzebowań w m3/h, a nie tylko zużycie jednego urządzenia.
Co oznacza gaz ziemny wysokometanowy grupy E?
To klasyfikacja paliwa gazowego o określonych parametrach energetycznych (m.in. związanych z zawartością metanu). W obliczeniach ważne jest użycie danych właściwych dla tej grupy, bo inna grupa gazu może mieć inne przeliczniki i dać inny wynik m3/h.
Jakie jednostki najczęściej mylą się przy obliczaniu m3/h z kW?
Najczęstsza pomyłka to traktowanie kW jak kWh i odwrotnie. kW opisuje moc (chwilowe obciążenie), a m3/h to strumień objętości paliwa. Jeśli tabela odnosi się do kW, nie wolno mieszać jej z danymi w kWh bez odpowiedniego przeliczenia czasu.
Kiedy stosuje się tabele przeliczeniowe zużycia gazu w projektowaniu?
Stosuje się je przy doborze instalacji i bilansie odbiorników, zwłaszcza gdy egzamin lub dokumentacja wymaga określenia przepływu gazu w m3/h. Tabela pozwala szybko przejść od mocy urządzenia do przewidywanego zapotrzebowania paliwa.
Jak sprawdzić, czy wynik zapotrzebowania na gaz jest realistyczny?
Porównaj rząd wielkości: większa moc powinna dawać większy strumień gazu, a suma dla 17,5 kW i 35 kW powinna być wyraźnie większa niż dla samego 17,5 kW. Dodatkowo sprawdź, czy nie użyto danych dla innej grupy gazu niż E.
Dlaczego zaokrąglanie w trakcie obliczeń może zmienić odpowiedź testową?
Gdy najpierw zaokrąglisz każde zużycie osobno, a potem je dodasz, wynik może przesunąć się o kilka dziesiątych m3/h. W testach z odpowiedziami liczbowymi to często wystarczy, by trafić w inną opcję. Lepiej zaokrąglać dopiero wynik końcowy.
Jakie błędy w odczycie tabeli najczęściej powodują zły wynik m3/h?
Typowe są: odczyt z niewłaściwej kolumny (inna grupa gazu), pomylenie wiersza mocy, odczyt wartości dla innej jednostki oraz nieuwzględnienie, że tabela może podawać wartości "na 1 kW" lub "dla konkretnej mocy". Zawsze sprawdzaj nagłówki.
Co zrobić, gdy w zadaniu jest tabela na rysunku i nie widać jej dobrze?
Najpierw spróbuj odczytać nagłówki (jednostki i grupę gazu), bo one decydują o metodzie. Jeśli wartości są nieczytelne, egzaminacyjnie pozostaje logiczne sprawdzenie spójności jednostek i relacji (większa moc → większe m3/h), ale do dokładnego wyniku potrzebne są liczby z tabeli.
Jak ta umiejętność przydaje się w pracy technika inżynierii sanitarnej?
Pozwala określić obciążenie instalacji gazowej, dobrać rozwiązania techniczne i ocenić, czy istniejące zasilanie wystarczy po dołożeniu nowych urządzeń. To także podstawa do rozmów z wykonawcą i do kontroli, czy przyjęte średnice/przepływy są zgodne z bilansem odbiorników.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Otrzymana łączna wartość odpowiada 6,30 m3/h."

Materiały:

  • Podręczniki i skrypty dotyczące instalacji gazowych w budynkach (obliczenia strumienia gazu, bilans odbiorników)
  • Instrukcje producentów kotłów i podgrzewaczy (dane o zużyciu gazu dla mocy znamionowej)
  • Materiały szkoleniowe z zakresu projektowania i doboru instalacji sanitarnych dla kwalifikacji BUD.20
