W praktyce montażu gazociągów z rur polietylenowych (PE) zmiana kierunku trasy może być wykonana przez tzw. gięcie naturalne (łagodny łuk), o ile zostanie zachowany wymagany naturalny promień gięcia. Wartość ta zależy od parametrów rury (m.in. średnicy DN oraz szeregu SDR) oraz od warunków, w tym temperatury otoczenia, która wpływa na podatność materiału na odkształcenia.

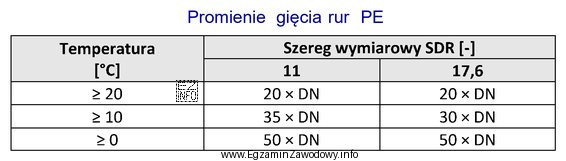

W zadaniu należy pracować wyłącznie na danych z tabeli: wybiera się pozycję odpowiadającą PE100, SDR11 oraz DN110, a następnie odczytuje wartość przewidzianą dla temperatury 17°C (lub najbliższego przedziału temperaturowego, jeśli tabela jest przedziałowa). Otrzymany wynik to 3,85 m.
Dlaczego pozostałe odpowiedzi są błędne?
- 2,20 m jest zbyt małym promieniem w stosunku do typowych wymagań dla tej średnicy i mógłby oznaczać odczyt z niewłaściwego wiersza (mniejsza średnica) albo pominięcie wpływu temperatury.
- 5,50 m może odpowiadać innemu zakresowi temperatur lub innej klasie/parametrowi rury; błąd często wynika z odczytu z sąsiedniej kolumny tabeli.
- 38,5 m wskazuje na błąd rzędu wielkości (np. przesunięcie przecinka lub mylne przeliczenie jednostek), co jest typową pułapką przy pracy z tabelami.
Wskazówka egzaminacyjna: przed wyborem wyniku zawsze sprawdź trzy elementy jednocześnie: średnicę (DN), SDR oraz temperaturę. Dopiero wtedy oceniaj, czy liczba ma sens w metrach i czy nie doszło do pomyłki w skali.
