W tym typie zadania oceniana jest umiejętność interpretacji dokumentacji rysunkowej sieci gazowej oraz znajomość podstawowego podziału gazociągów. Klasyfikacja ma tu dwa niezależne kryteria, które trzeba spełnić równocześnie:
- materiał (np. stal lub polietylen),
- poziom ciśnienia roboczego (np. niskie lub średnie).

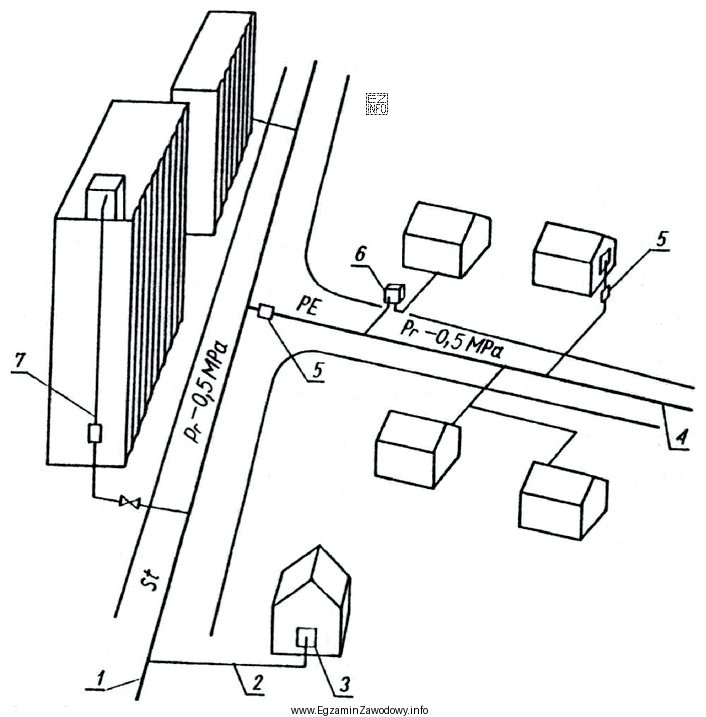

Odpowiedź "stalowych, średniego ciśnienia" jest poprawna, ponieważ dla gazociągu oznaczonego na rysunku numerem 1 oznaczenia/legenda wskazują jednocześnie na materiał stalowy oraz na zakres odpowiadający średniemu ciśnieniu. W praktyce oznacza to, że zarówno dobór technologii wykonania (łączenie, zabezpieczenia), jak i dobór armatury oraz organizacja eksploatacji powinny być prowadzone jak dla stalowej sieci średniego ciśnienia.
Pozostałe odpowiedzi są błędne z typowych powodów:
- "stalowych, niskiego ciśnienia" – uwzględnia materiał, ale zakłada niewłaściwy poziom ciśnienia; to częsty błąd, gdy zdający sprawdza tylko jeden warunek.
- "polietylenowych, niskiego ciśnienia" – błędne są oba kryteria, zwykle przez automatyczne skojarzenie, że sieci rozdzielcze bywają wykonywane z PE i kojarzą się z niższymi ciśnieniami.
- "polietylenowych, średniego ciśnienia" – poprawia poziom ciśnienia, ale nadal myli materiał; pojawia się, gdy zdający pamięta klasę ciśnienia z rysunku, lecz nieprawidłowo rozpoznaje oznaczenie materiału.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź na rysunku oba elementy legendy (symbol/kolor/rodzaj linii dla materiału oraz oznaczenie zakresu ciśnienia) i dopiero potem dopasuj parę cech do wariantu odpowiedzi.
