KWALIFIKACJA TWO3 - CZERWIEC 2022



PYTANIE NR 24.
Na podstawie danych zawartych w tabeli określ, ile wynosi natężenie prądu oraz posuw drutu dla blachy o grubości 12 mm i spoiny typu V przy spawaniu drutem o średnicy 1,2 mm.

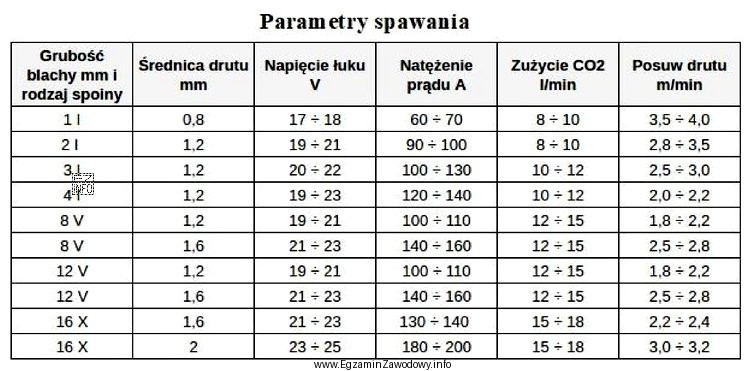

Ilustracja przedstawia tabelę zatytułowaną 'Parametry spawania'.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tabeli "Parametry spawania" należy wybrać wiersz dla grubości 12 mm i spoiny typu V oraz kolumnę dla drutu 1,2 mm. Z odpowiednich kolumn odczytuje się: natężenie 100÷110 A i posuw 1,8÷2,2 m/min.

Pełne wyjaśnienie:

W zadaniach opartych o tabele technologiczne kluczowe jest poprawne dopasowanie wariantu procesu do warunków z treści. Tutaj warunki są trzy: (1) grubość blachy 12 mm, (2) rodzaj spoiny V, (3) średnica drutu 1,2 mm w spawaniu MAG.

Krok 1: W tabeli odszukaj wiersz opisany jako 12 V (grubość 12 mm i spoina typu V). Uwaga: dla tej samej grubości mogą występować różne wiersze zależnie od średnicy drutu, więc nie wolno zatrzymać się na pierwszym napotkanym wpisie.

Krok 2: W obrębie tego wiersza wybierz wariant dla średnicy drutu 1,2 mm. Dopiero wtedy odczytuj parametry z właściwych kolumn.

Krok 3: Odczytaj wymagane wielkości z dwóch kolumn:

  • Natężenie prądu (A): 100÷110 A
  • Posuw drutu (m/min): 1,8÷2,2 m/min

Dlaczego pozostałe odpowiedzi są niepoprawne? Wszystkie prezentują inne zestawy zakresów, typowe dla innych konfiguracji (np. większej grubości, innego rowka lub innych nastaw/średnicy drutu). Błąd najczęściej polega na odczycie wartości z sąsiedniego wiersza (np. dla innej grubości) albo na pomyleniu średnicy drutu, co zwykle podnosi zalecane parametry.

W praktyce warsztatowej prąd i posuw są ze sobą powiązane: zmiana posuwu drutu wpływa na stabilność łuku i ilość stapianego materiału, a prąd wpływa m.in. na wtopienie. Dlatego na egzaminie zawsze czytaj dokładnie ten wiersz tabeli, który odpowiada jednocześnie grubości, typowi spoiny i średnicy drutu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać z tabeli parametry spawania MAG dla blachy 12 mm?
Znajdź w tabeli wiersz odpowiadający grubości 12 mm i rodzajowi spoiny (tu: V), a następnie wybierz wariant dla średnicy drutu 1,2 mm. Z odpowiednich kolumn odczytaj wymagane wartości, np. prąd i posuw drutu.
Co oznacza w tabeli zapis "12 V" przy parametrach spawania?
To skrótowy opis konfiguracji: 12 oznacza grubość blachy 12 mm, a V oznacza spoinę rowkową typu V (rowek jednostronny). Dalej w tym samym wierszu trzeba jeszcze dopasować średnicę drutu i dopiero wtedy odczytać parametry.
Dlaczego średnica drutu 1,2 mm zmienia natężenie prądu i posuw drutu?
Średnica drutu wpływa na ilość metalu doprowadzanego do jeziorka i stabilność łuku. Dla innej średnicy zmienia się zalecany zakres prądu oraz prędkość podawania, aby utrzymać prawidłowe wtopienie i kształt spoiny. Dlatego w tabeli są osobne wiersze dla różnych średnic.
Co jest częstszym błędem: pomylenie wiersza czy pomylenie kolumn w tabeli?
Oba błędy są częste. Pomylenie wiersza wynika zwykle z pośpiechu (odczyt dla innej grubości lub innej spoiny). Pomylenie kolumn zdarza się, gdy uczeń nie sprawdza nagłówków i myli np. napięcie z prądem. Pomaga zaznaczanie palcem wiersza i kolumny.
Jakie parametry są kluczowe w spawaniu MAG poza prądem i posuwem drutu?
Poza natężeniem prądu i posuwem drutu ważne są m.in.: napięcie łuku oraz przepływ gazu osłonowego (np. CO2). W praktyce ustawienia wzajemnie na siebie wpływają, a ich dobór zależy od grubości materiału, rodzaju spoiny i warunków spawania.
Czy w zadaniach z tabelą trzeba znać parametry na pamięć?
Nie, jeśli zadanie mówi "na podstawie danych w tabeli", to sprawdza przede wszystkim umiejętność odczytu i dopasowania wariantu. Warto jednak rozumieć zależności (grubsza blacha zwykle wymaga innych nastaw), bo to pomaga wychwycić oczywiste pomyłki przy wyborze wiersza.
Jak rozpoznać w tabeli, że odczytuję właściwy posuw drutu w m/min?
Zawsze sprawdź nagłówek kolumny z jednostką: Posuw drutu (m/min). Następnie odczytuj tylko wartości z tej kolumny dla właściwego wiersza (grubość + typ spoiny + średnica drutu). Jednostka m/min pomaga odróżnić tę kolumnę od prądu (A) i napięcia (V).
Dlaczego dla spoiny typu V wartości mogą być inne niż dla spoiny typu X?
Spoina V i X różnią się przygotowaniem brzegów i geometrią rowka, co wpływa na potrzebne wtopienie i ilość spoiwa. To powoduje, że zalecane zakresy prądu, napięcia i posuwu mogą się różnić. W zadaniach egzaminacyjnych trzeba więc dobrać dokładnie ten typ spoiny, który podano w treści.
Jak praktycznie wykorzystuje się takie tabele parametrów przy spawaniu kadłuba?
W warsztacie tabela technologiczna (lub karta/WPS) jest punktem wyjścia do ustawienia półautomatu MAG: spawacz ustawia zakres prądu i prędkość podawania drutu, a następnie koryguje parametry w ramach dopuszczalnego zakresu. Celem jest uzyskanie dobrej jakości spoiny bez typowych wad.
Jakie wskazówki egzaminacyjne pomagają nie pomylić odpowiedzi w zadaniu z tabelą?
Najpierw podkreśl w treści trzy dane: grubość, typ spoiny, średnica drutu. Potem: (1) znajdź wiersz, (2) wybierz wariant średnicy drutu, (3) odczytaj tylko dwie wymagane kolumny. Na końcu porównaj zapis zakresów z odpowiedziami (A/m/min).
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

Eksperci podkreślają: "W tabeli "Parametry spawania" należy wybrać wiersz dla grubości 12 mm i spoiny typu V oraz kolumnę dla drutu 1,2 mm. Z odpowiednich kolumn odczytuje się: natężenie 100÷110 A i posuw 1,8÷2,2 m/min."
