KWALIFIKACJA BUD14 - CZERWIEC 2018



PYTANIE NR 27.
Na podstawie danych zawartych w tabeli określ, ile wynosi dopuszczalne odchylenie od kierunku pionowego krawędzi muru przeznaczonego do tynkowania.

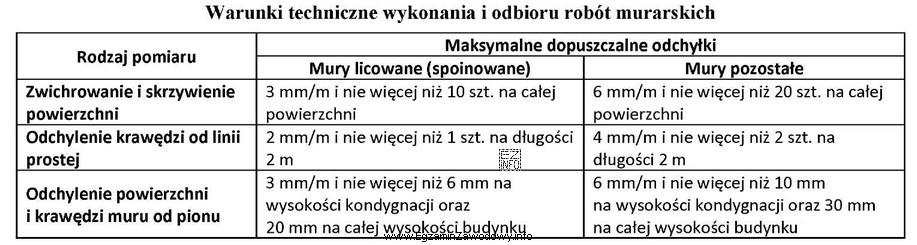

Ilustracja przedstawia tabelę z warunkami technicznymi wykonania i odbioru robót murarskich.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dopuszczalne odchylenie krawędzi muru od pionu dla ścian przeznaczonych do tynkowania określa się jako wartość w mm na 1 m wysokości oraz dodatkowo jako limit maksymalny dla całej wysokości kondygnacji.
Poprawna wartość to 6 mm/m, ale łącznie nie więcej niż 10 mm na wysokości kondygnacji.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest poprawne zinterpretowanie zapisu tolerancji geometrycznej muru. Tolerancja odchylenia od kierunku pionowego zwykle jest podawana dwuczłonowo:

  • mm/m – ile maksymalnie może "uciec" krawędź (np. naroże ściany) na każdym 1 metrze wysokości,
  • limit całkowity – maksymalne odchylenie dopuszczalne na całej analizowanej wysokości (tu: na wysokości kondygnacji).

Odpowiedź "6 mm/m i nie więcej niż 10 mm na wysokości kondygnacji" jest poprawna, ponieważ uwzględnia oba warunki jednocześnie: lokalny (na metr) oraz globalny (dla kondygnacji). W praktyce oznacza to, że nawet jeśli przeliczenie "na metry" sugerowałoby większą wartość, i tak nie wolno przekroczyć limitu dla całej kondygnacji.

Pozostałe odpowiedzi są niepoprawne z typowych powodów:

  • "2 mm/m i nie więcej niż 10 mm na wysokości kondygnacji" – wprowadza zbyt małą wartość na metr, co jest częstym błędem polegającym na wybieraniu "bardziej rygorystycznej" liczby bez zgodności z tabelą.
  • "3 mm/m i nie więcej niż 20 mm na całej wysokości budynku" – miesza inny zakres odniesienia (cała wysokość budynku zamiast kondygnacji). To zmienia warunek odbioru i nie odpowiada treści pytania.
  • "10 mm/m i nie więcej niż 30 mm na całej wysokości budynku" – również odnosi limit do całego budynku oraz podaje znacznie większe odchylenie na metr; taka odpowiedź zwykle pasuje do innych elementów/klas robót, a nie do muru przeznaczonego do tynkowania.

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odpowiedź dotyczy tego samego zakresu, o który pyta treść (kondygnacja vs cały budynek) oraz czy zawiera oba ograniczenia, a nie tylko jedno.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis tolerancji w formie mm/m?
Zapis mm/m mówi, o ile milimetrów może odchylić się element na każdym 1 metrze jego wysokości/długości. To ograniczenie lokalne. Często występuje razem z limitem całkowitym, który ogranicza odchylenie na całej wysokości kondygnacji lub budynku.
Dlaczego tolerancja pionowości ma dwa warunki jednocześnie?
Dwa warunki (na metr i limit całkowity) zabezpieczają przed sytuacją, w której małe odchylenie na odcinkach sumuje się do zbyt dużej wartości na całej wysokości. Dzięki temu ściana nie tylko "średnio" trzyma pion, ale też nie przekracza maksymalnego wychylenia na kondygnacji.
Jak sprawdzić odchylenie krawędzi muru od pionu na budowie?
Najczęściej stosuje się pion murarski, poziomicę z funkcją pionu, łatę z poziomicą lub narzędzia pomiarowe (np. niwelator/laser). Mierzy się odchyłkę od linii pionu i porównuje wynik z dopuszczalną tolerancją z tabeli dla danego rodzaju ściany i przeznaczenia (np. pod tynk).
Co to znaczy "na wysokości kondygnacji" w tolerancjach?
Oznacza, że limit maksymalny odnosi się do wysokości jednej kondygnacji (od poziomu posadzki do stropu/poziomu następnej kondygnacji). To ważne, bo inne tabele mogą podawać limity dla całej wysokości budynku, a wtedy kryteria odbioru są inne.
Jakie błędy najczęściej popełnia się przy odczycie takich tabel?
Najczęstsze pomyłki to: nieuwzględnienie limitu całkowitego, pomylenie zakresu (kondygnacja vs budynek), odczyt tolerancji dla innego rodzaju elementu oraz błąd jednostek (traktowanie mm/m jak wartości stałej). Na egzaminie warto dwa razy sprawdzić, do czego odnosi się limit.
Czy większa tolerancja zawsze ułatwia tynkowanie?
Nie. Większa tolerancja oznacza, że ściana może bardziej odbiegać od pionu, co zwykle utrudnia wykonanie równego tynku i może zwiększyć zużycie materiału lub wymagać korekt. Dlatego dla ścian przeznaczonych do tynkowania tolerancje są zazwyczaj bardziej wymagające.
Jak odróżnić limit dla kondygnacji od limitu dla całego budynku?
Trzeba uważnie czytać opis w tabeli: limit dla kondygnacji dotyczy jednego poziomu (jednego "odcinka" wysokości), a limit dla budynku sumarycznie odnosi się do całej wysokości obiektu. W odpowiedziach egzaminacyjnych te sformułowania często są kluczową różnicą między opcjami.
Dlaczego w odpowiedziach pojawia się jednocześnie 6 mm/m i 10 mm?
To dwa różne ograniczenia tego samego parametru. 6 mm/m ogranicza odchylenie na krótkim odcinku (na każdy metr), a 10 mm na wysokości kondygnacji ogranicza wynik łączny. W praktyce muszą być spełnione oba warunki, aby odbiór był pozytywny.
Czy takie tolerancje dotyczą też robót zbrojarskich i betoniarskich?
Wprost pytanie dotyczy muru pod tynk, ale zasada tolerancji geometrycznych dotyczy wielu robót na budowie, także elementów betonowych (np. pionowość krawędzi, prostość, poziom). Na egzaminie BUD.1 warto umieć czytać tabele tolerancji i stosować je do oceny jakości wykonania.
Jak się uczyć do zadań z tolerancji wykonania na egzamin?
Ćwicz pracę z tabelami: najpierw ustal, jakiego elementu dotyczy wiersz (mur pod tynk), potem sprawdź jednostki (mm/m) i limit całkowity (kondygnacja/budynek). Na końcu porównaj, czy odpowiedź zawiera oba warunki i czy nie zmienia zakresu odniesienia.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

Materiały:

  • Podręczniki i skrypty do robót murowych/wykończeniowych (dział: tolerancje i odbiór robót)
  • Instrukcje i karty techniczne dotyczące przygotowania podłoża pod tynki
  • Materiały szkoleniowe z pomiarów budowlanych (pion, poziom, łaty, niwelacja)
