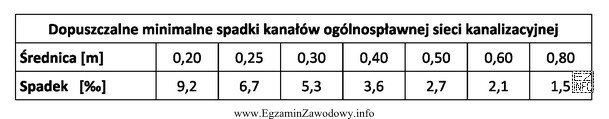

W tego typu zadaniu kluczowa jest umiejętność poprawnego odczytu danych z tabeli, a nie wykonywanie obliczeń. Najpierw identyfikuje się parametr zadany w treści, czyli średnicę kanału 0,4 m, oraz to, że chodzi o sieć ogólnospławną. Następnie w tabeli należy znaleźć pozycję odpowiadającą tej średnicy (zwykle wiersz lub kolumnę z oznaczeniem 0,4 m albo 400 mm) i z tej samej pozycji odczytać wartość minimalnego spadku w promilach (‰).
Odpowiedź "3,6 ‰" jest poprawna, ponieważ odpowiada wartości minimalnego spadku przypisanej w tabeli do kanału o średnicy 0,4 m dla wskazanego rodzaju sieci. Jest to typowy sposób sprawdzania wymaganego spadku podłużnego, aby zapewnić właściwe warunki przepływu (m.in. ograniczenie ryzyka odkładania się osadów).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "2,1 ‰" – najczęściej wynika z odczytu z niewłaściwego wiersza/kolumny (np. dla innej średnicy) albo z pomylenia tabeli dla innego przypadku projektowego.
- "2,7 ‰" – jest wiarygodną wartością liczbową, dlatego łatwo ją wybrać intuicyjnie, ale nie odpowiada pozycji dla średnicy 0,4 m w danej tabeli; zwykle to efekt przesunięcia odczytu o jedną komórkę.
- "l,5 ‰" – dodatkowo zawiera potencjalną pułapkę zapisu (litera "l" zamiast cyfry "1"), a sama wartość 1,5 ‰ dotyczy innej pozycji tabelarycznej lub innego zakresu średnic; wybór takiej opcji często jest skutkiem pośpiechu i braku weryfikacji średnicy.
Wskazówka egzaminacyjna: po znalezieniu średnicy w tabeli zawsze sprawdź nagłówki (jednostki, rodzaj sieci, opis kolumny "minimalny spadek") i porównaj, czy odczyt dotyczy dokładnie 0,4 m, a nie sąsiedniej wartości.
