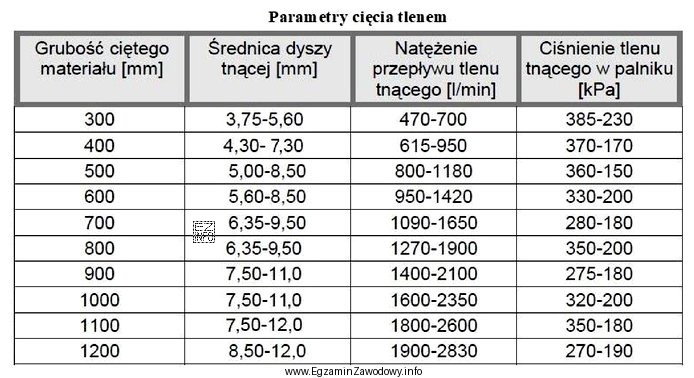

W zadaniach opartych na tabeli technicznej kluczowe są dwa kroki: (1) wybór właściwego wiersza, (2) wybór właściwej kolumny. Tutaj wiersz jest wskazany przez grubość blachy 600 mm, a interesująca kolumna to "Natężenie przepływu tlenu tnącego [l/min]". Odczyt z tabeli dla 600 mm daje zakres 950–1420 l/min, ponieważ w praktyce parametry mogą być korygowane w zależności od jakości stali, warunków cięcia i wymaganej jakości krawędzi.
Odpowiedź "950-1420 [l/min]" jest poprawna, bo dokładnie odpowiada wartościom wpisanym w tabeli w kolumnie natężenia przepływu dla 600 mm. Jest to typowy sposób prezentacji parametrów w technologii cięcia: podaje się przedział, a operator dobiera nastaw w jego granicach.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "800-1180 [l/min]" to zakres niższy; jego wybór zwykle wynika z odczytania danych dla innej grubości albo zaniżenia parametrów. W praktyce zbyt mały przepływ może skutkować niepełnym przecięciem lub gorszą stabilnością procesu.
- "950-2100 [l/min]" ma prawidłową dolną granicę, ale zawyżoną górną. To typowy błąd polegający na "podciąganiu" wartości w górę bez podstawy w tabeli. Zbyt duży przepływ nie musi poprawić jakości, a może zwiększać zużycie tlenu i pogarszać krawędź.
- "470-1420 [l/min]" ma prawidłową górną granicę, ale zbyt niską dolną. Najczęściej jest skutkiem pomylenia kolumn, przestawienia cyfr lub odczytu wartości z innego wiersza, a następnie mechanicznego dopasowania drugiego końca przedziału.
Wskazówka egzaminacyjna: po odczycie zawsze sprawdź jednostkę (tu l/min) i nagłówek kolumny, aby nie pomylić przepływu z ciśnieniem (kPa) ani ze średnicą dyszy (mm).
