W instalacjach sanitarnych (np. wodociągowych, grzewczych, niekiedy także w przewodach technologicznych) spadek ciśnienia w rurociągu wynika z dwóch głównych grup zjawisk:
- strat liniowych – związanych z tarciem przepływającego medium o ścianki na odcinkach prostych,
- strat miejscowych – powodowanych lokalnymi zaburzeniami przepływu na elementach takich jak łuki, trójniki, zawory, zwężki i inne kształtki.
Straty miejscowe opisuje się współczynnikiem oporów miejscowych ζ (często zapisywanym jako "dzeta"). Dla łuku o przekroju okrągłym wartość ζ zależy od cech geometrycznych i wykonania elementu (np. promienia gięcia, kąta załamania, sposobu wykonania, a w praktyce także od tego, czy jest to łuk "ostry" czy "łagodny"). Z tego powodu w zadaniach egzaminacyjnych ζ zwykle nie jest liczone "z pamięci", tylko odczytywane z tabel.

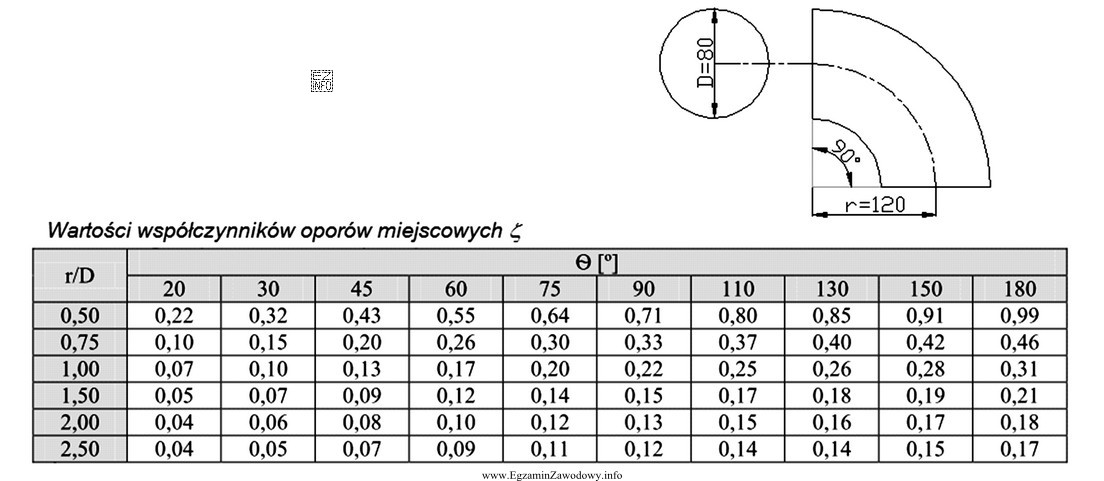

W tym pytaniu kluczowa umiejętność polega na poprawnym odczycie z tabeli wartości przypisanej do łuku o przekroju okrągłym. Poprawna odpowiedź to "0,15", ponieważ taka wartość została wskazana w danych tabelarycznych dla rozpatrywanego łuku.
Dlaczego pozostałe wartości są błędne? Ponieważ nie odpowiadają pozycji tabeli przeznaczonej dla tego konkretnego elementu. Typowe pomyłki to odczyt z sąsiedniej kolumny/wiersza (np. dla innego rodzaju kształtki lub innego wariantu łuku) albo odczyt wartości dla innego zakresu parametrów. W praktyce zawodowej błędne przyjęcie ζ prowadzi do zaniżenia lub zawyżenia strat ciśnienia, co może skutkować złym doborem średnicy przewodu, zaworów lub pompy.
Wskazówka egzaminacyjna: przy pytaniach "na podstawie tabeli" najpierw identyfikuj dokładnie element (tu: łuk, przekrój okrągły), a dopiero potem sprawdzaj odpowiadającą mu komórkę tabeli i jednostajnie zapisuj wynik (z przecinkiem dziesiętnym).
