KWALIFIKACJA ELM3 - STYCZEŃ 2023



PYTANIE NR 25.

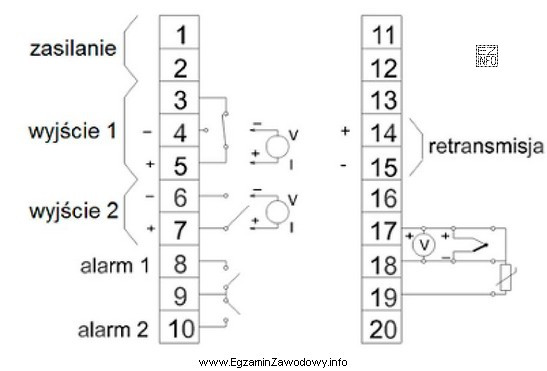

Na podstawie fragmentu instrukcji obsługi regulatora temperatury wskaż zaciski, do których należy podłączyć czujniki pomiarowe.
Na podstawie fragmentu instrukcji obsługi regulatora temperatury wskaż zaciski,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie załączonego zdjęcia fragmentu instrukcji obsługi regulatora temperatury, zaciski do podłączenia czujników pomiarowych są oznaczone symbolem czujnika (reprezentowanym przez okrąg z przekreśleniem i dwoma wyprowadzeniami). Na schemacie zaciski te są oznaczone numerami 17 i 18 oraz 18 i 19, co odpowiada pierwszej z podanych odpowiedzi.
