KWALIFIKACJA ELM6 - STYCZEŃ 2022



PYTANIE NR 8.
Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu F4.

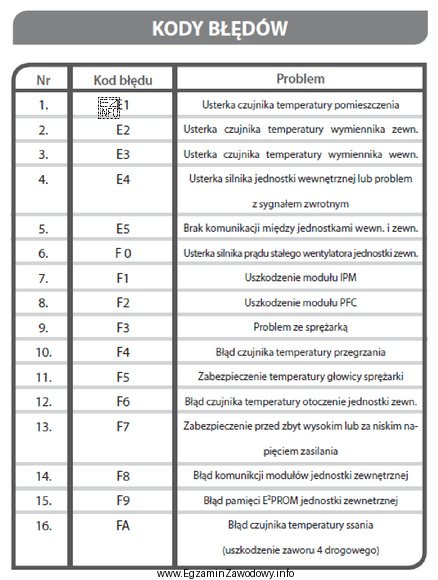

Ilustracja przedstawia tabelę z kodami błędów, która jest częścią instrukcji serwisowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kod błędu F4 należy interpretować zgodnie z instrukcją serwisową danego urządzenia. W tym zadaniu F4 wskazuje na problem z obwodem pomiaru temperatury przegrzania, więc najbardziej prawdopodobna przyczyna to błąd czujnika temperatury przegrzania (sam czujnik, przewody lub złącza).

Pełne wyjaśnienie:

W diagnostyce urządzeń mechatronicznych kody błędów z wyświetlacza są skróconą informacją o tym, jaki blok funkcjonalny wykrył nieprawidłowość. Kluczowe jest, że znaczenie kodu (np. F4) jest zależne od producenta i modelu, dlatego poprawna interpretacja zawsze wynika z instrukcji serwisowej.

W tym zadaniu kod F4 odpowiada sytuacji opisanej jako błąd czujnika temperatury przegrzania. Taki komunikat zwykle oznacza problem w torze pomiarowym temperatury, np.:

  • uszkodzenie samego czujnika (zmiana charakterystyki, przerwa/zwarcie),
  • uszkodzenie przewodów lub złączy (luźne styki, przetarcia),
  • błąd odczytu po stronie elektroniki wejściowej (rzadziej, ale nadal w kontekście "czujnika").

Dlaczego pozostałe odpowiedzi są niepoprawne w świetle tak zdefiniowanego kodu?

  • "Uszkodzenie modułu IPM." – moduł mocy typowo wiąże się z błędami sterowania napędem, prądami, zabezpieczeniami mocy lub komunikacją z falownikiem. Jeśli instrukcja przypisuje F4 do czujnika przegrzania, to wskazanie jest bardziej precyzyjne niż ogólna awaria modułu mocy.
  • "Usterka silnika jednostki wewnętrznej." – awaria silnika (np. wentylatora) może pośrednio prowadzić do przegrzewania, ale kod przypisany do czujnika dotyczy najpierw detekcji/obwodu pomiaru. Z tabeli kodów wynika, że problem rozpoznano w torze czujnika, a nie jako błąd napędu silnika.
  • "Problem ze sprężarką." – sprężarka jest elementem wykonawczym; jej usterki zwykle mają własne kody związane z prądem, ciśnieniem, rozruchem lub zabezpieczeniami. Kod opisany jako błąd czujnika przegrzania nie pozwala wprost uznać sprężarki za "najbardziej prawdopodobną" przyczynę.

Wskazówka egzaminacyjna: jeśli pytanie mówi "na podstawie fragmentu instrukcji serwisowej", to decydujące jest dosłowne przypisanie kodu do przyczyny z tej instrukcji, a dopiero potem rozumowanie techniczne o skutkach ubocznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza kod błędu F4 na wyświetlaczu urządzenia?
To zależy od producenta i modelu. W zadaniach egzaminacyjnych znaczenie kodu F4 należy odczytać z instrukcji serwisowej dołączonej do pytania. Jeśli instrukcja wskazuje czujnik przegrzania, to F4 dotyczy błędu toru pomiaru temperatury, a nie np. silnika.
Jak rozpoznać, że błąd dotyczy czujnika temperatury przegrzania?
Najpewniejsza metoda to tabela kodów w instrukcji serwisowej. Dodatkowo w praktyce typowe objawy to zatrzymanie pracy po krótkim czasie, komunikat o przegrzaniu lub nierealne wskazania temperatury. Często przyczyną bywa przerwa/zwarcie czujnika albo problem na złączu.
Dlaczego kod błędu nie wskazuje od razu uszkodzenia sprężarki?
Kod błędu zwykle opisuje, co wykryła elektronika sterująca, a nie zawsze "co fizycznie jest zepsute". Jeśli sterownik wykrywa problem w obwodzie pomiaru temperatury, zgłasza błąd czujnika. Usterka sprężarki może być wtórna, ale wtedy instrukcja zwykle ma osobne kody dla napędu/rozruchu.
Jakie elementy sprawdza się przy błędzie czujnika przegrzania?
Najczęściej sprawdza się: czujnik (ciągłość/rezystancję), okablowanie (przetarcia, zwarcia), złącza (korozja, luzy) oraz poprawność osadzenia czujnika w miejscu pomiaru. Dopiero później rozważa się usterki wejścia pomiarowego w elektronice.
Czy błąd F4 może wynikać z przegrzania, a nie z uszkodzenia czujnika?
Może, ale zależy od opisu w instrukcji. Czasem kod dotyczy "przegrzania" (stan), a czasem "błędu czujnika" (usterka pomiaru). Na egzaminie kluczowe jest dokładne brzmienie w materiale źródłowym. Jeśli jest mowa o błędzie czujnika, wybiera się przyczynę związaną z czujnikiem/obwodem.
Jakie są typowe pomyłki na egzaminie przy kodach błędów?
Najczęstsze błędy to: przenoszenie znaczenia kodu z innego urządzenia, wybór "najbardziej groźnie brzmiącej" awarii (np. sprężarka) oraz ignorowanie tego, że pytanie mówi o przyczynie wskazanej w instrukcji. Warto ćwiczyć czytanie tabel kodów i łączenie kodu z blokiem funkcjonalnym.
Jak odróżnić usterkę modułu mocy od usterki czujnika temperatury?
Usterki modułu mocy częściej wiążą się z błędami prądowymi, napędu, falownika lub zabezpieczeń mocy, a nie z samym torem pomiaru temperatury. Usterka czujnika przegrzania dotyczy sygnału temperatury (przerwa, zwarcie, poza zakresem). Decydujący jest opis kodu w instrukcji serwisowej.
Kiedy w diagnostyce zaczyna się od sprawdzenia czujnika, a nie silnika?
Gdy kod błędu lub opis usterki wskazuje na tor pomiarowy (np. temperatura, ciśnienie, poziom), zaczyna się od czujnika i jego połączeń, bo to najszybsze i najtańsze do weryfikacji. Dopiero jeśli pomiar jest poprawny, przechodzi się do elementów wykonawczych, takich jak silnik lub sprężarka.
Jak przygotować się do zadań z instrukcją serwisową na egzamin mechatronika?
Ćwicz czytanie fragmentów dokumentacji: tabele kodów, opisy alarmów, schematy blokowe. Zwracaj uwagę na słowa kluczowe typu "czujnik", "przerwa", "zwarcie", "przegrzanie". Na egzaminie najpierw dopasuj kod do opisu z instrukcji, a potem oceń, która odpowiedź odpowiada temu opisowi.
Jakie znaczenie ma słowo "prawdopodobna" w pytaniu o kod błędu?
Oznacza wybór najbardziej typowej przyczyny wskazanej przez materiał źródłowy (instrukcję). Kod błędu nie zawsze daje 100% pewności co do uszkodzonej części, ale zawęża obszar diagnostyki. Na egzaminie "prawdopodobna przyczyna" to zwykle ta, która jest wprost przypisana do kodu w instrukcji.
