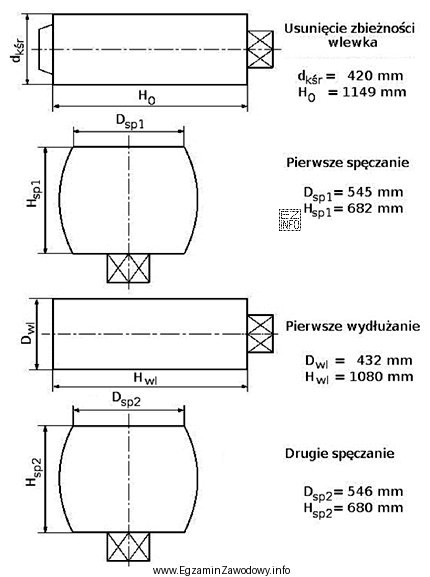

Pytanie dotyczy interpretacji fragmentu karty technologicznej kucia wału z odsadzeniami i wskazania średnicy wlewka po usunięciu zbieżności. W praktyce wlewek (zwłaszcza odlewany) może mieć stożkowatość, czyli zmienną średnicę na długości. Operacja "usunięcia zbieżności" ma na celu uzyskanie przygotówki o bardziej jednolitym przekroju, aby kolejne etapy kucia (np. wykonywanie odsadzeń) przebiegały stabilnie i powtarzalnie.
W dokumentacji technologicznej takie informacje są zwykle zapisane jako wymiar docelowy po danym zabiegu (po wyrównaniu/kalibrowaniu/odbijaniu zbieżności). Poprawna odpowiedź "420 mm" odpowiada średnicy wskazanej w karcie jako rezultat etapu usunięcia zbieżności (czyli średnicy, którą należy uzyskać przed dalszym kuciem wału z odsadzeniami).
Dlaczego pozostałe propozycje są błędne?
- "545 mm" i "546 mm" to wartości bardzo zbliżone do siebie, co często sugeruje, że pochodzą z innej rubryki (np. średnica wlewka przed wyrównaniem, inny przekrój, wymiar transportowy lub wartość nominalna z tolerancją). W zadaniu pytany jest konkretnie wymiar po operacji usunięcia zbieżności, więc odczytanie wymiaru z etapu wcześniejszego prowadzi do błędu.
- "432 mm" może odpowiadać innemu etapowi (np. wymiarowi po wstępnym kuciu lub po innym przejściu) albo wynikać z pomylenia kolumn/wierszy w tabeli. To typowy błąd, gdy w karcie technologicznej występuje kilka podobnych średnic dla różnych odcinków wału lub różnych operacji.
Wskazówka egzaminacyjna: przy pytaniach "na podstawie karty technologicznej" najpierw odszukaj dokładnie nazwę etapu/operacji (tu: usunięcie zbieżności), a dopiero potem przypisz do niego właściwy wymiar. Nie wybieraj wartości "na oko" ani tej, która wydaje się największa lub najczęściej spotykana w innych zadaniach.
