KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 3)



PYTANIE NR 37.
Na podstawie fragmentu katalogu węży hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

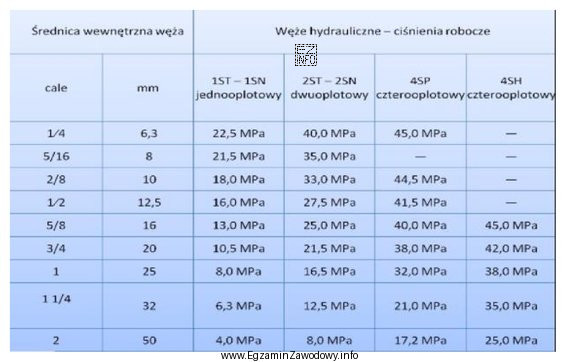

Ilustracja przedstawia tabelę z katalogu węży hydraulicznych, która jest częścią pytania egzaminacyjnego dotyczącego doboru
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dobór średnicy węża 2SN wykonuje się na podstawie tabeli katalogowej, porównując wymagane ciśnienie robocze z dopuszczalnym ciśnieniem dla danego rozmiaru.
Przy 300 bar należy wskazać tę średnicę, dla której w podanym fragmencie katalogu spełniony jest warunek pracy układu.

Pełne wyjaśnienie:

W tego typu zadaniu nie wyznacza się średnicy z obliczeń przepływu, lecz dobiera z danych katalogowych. Kluczowe jest, że przewód oznaczony jako 2SN ma określone przez producenta (w tabeli) parametry pracy, w szczególności dopuszczalne ciśnienie robocze dla poszczególnych średnic (DN).

Warunek z treści mówi, że w układzie występuje 300 bar. Należy więc w przedstawionym fragmencie katalogu odszukać wąż 2SN i wybrać rozmiar, dla którego dopuszczalne ciśnienie robocze jest co najmniej równe 300 bar. Odpowiedź "10,0 mm" wynika z przyporządkowania w tabeli: to ta średnica spełnia wymaganie przy wskazanym ciśnieniu.

Dlaczego pozostałe propozycje mogą być błędne w takim zadaniu?

  • "12,5 mm", "16,0 mm", "20,0 mm" – są to inne rozmiary przewodu. W katalogu mogą mieć inne wartości dopuszczalnego ciśnienia dla 2SN lub mogą odpowiadać innemu wierszowi/kolumnie tabeli. Samo "większe" nie oznacza automatycznie "bardziej odporne na ciśnienie" w obrębie konkretnej serii, bo parametry zależą także od konstrukcji i grubości warstw.

Wskazówki egzaminacyjne:

  • Najpierw upewnij się, że odczytujesz tabelę dla 2SN, a nie dla innej serii (np. 1SN/4SP/4SH).
  • Sprawdź, czy średnica w odpowiedziach to średnica wewnętrzna (DN) podawana w mm.
  • Nie pomyl ciśnienia roboczego z ciśnieniem próbnym/rozrywającym, jeśli tabela zawiera kilka kolumn.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozumieć oznaczenie węża hydraulicznego 2SN?
Oznaczenie 2SN identyfikuje typ konstrukcji przewodu w danej rodzinie katalogowej (m.in. liczba wzmocnień oplotem). W praktyce na egzaminie oznacza to, że parametry (np. dopuszczalne ciśnienie) trzeba odczytać z tabeli dokładnie dla serii 2SN, a nie dla innej.
Co to jest ciśnienie robocze w układzie hydraulicznym?
Ciśnienie robocze to ciśnienie, przy którym układ ma pracować w normalnych warunkach. Do doboru przewodu przyjmuje się je jako wartość wymaganą, którą trzeba porównać z dopuszczalnym ciśnieniem dla danego węża w tabeli katalogowej (z zachowaniem warunku "co najmniej").
Jak dobrać średnicę węża, gdy w zadaniu jest podany katalog?
Postępuj jak przy pracy z dokumentacją: znajdź serię węża (tu: 2SN), następnie odczytaj kolumnę ciśnienia roboczego i wybierz taki rozmiar (DN/średnica), który spełnia wymagane ciśnienie. Dopiero potem porównaj wynik z podanymi odpowiedziami.
Dlaczego większa średnica węża nie zawsze oznacza większą wytrzymałość na ciśnienie?
Wytrzymałość na ciśnienie wynika z konstrukcji (warstwy, wzmocnienia, grubość) oraz zaleceń producenta, a nie tylko z samego rozmiaru. W obrębie jednej rodziny przewodów zależności mogą być nieintuicyjne, dlatego na egzaminie nie należy zgadywać "największej średnicy", tylko czytać tabelę.
Co oznacza średnica w mm w odpowiedziach: wewnętrzna czy zewnętrzna?
W zadaniach katalogowych najczęściej chodzi o średnicę wewnętrzną (DN), bo ona jest podstawowym rozmiarem przewodu w tabelach doboru. Jeśli tabela zawiera też średnicę zewnętrzną, trzeba uważnie sprawdzić nagłówki kolumn, aby nie odczytać niewłaściwego wymiaru.
Jakie błędy są najczęstsze przy odczycie tabeli węży hydraulicznych?
Najczęściej myli się: serię węża (np. 2SN vs inna), rodzaj ciśnienia (robocze vs próbne/rozrywające) oraz wymiar (DN vs średnica zewnętrzna). Częsty błąd to też czytanie wartości z przesuniętego wiersza, gdy tabela jest szeroka.
Kiedy dobór średnicy węża wymaga obliczeń przepływu, a kiedy tylko tabeli?
Gdy zadanie podaje tylko ciśnienie i odwołuje się do katalogu, zwykle chodzi o dobór z tabeli. Obliczenia przepływu i spadku ciśnienia pojawiają się, gdy podano natężenie przepływu, prędkość medium lub dopuszczalne straty. Tutaj kluczowe jest spełnienie wymaganego ciśnienia dla serii 2SN.
Czy w zadaniu o 300 bar trzeba stosować dodatkowy zapas bezpieczeństwa?
Na egzaminie należy stosować kryterium dokładnie takie, jak w treści i w katalogu: zwykle wybiera się rozmiar, dla którego dopuszczalne ciśnienie robocze jest ≥ ciśnieniu w układzie. Jeśli w poleceniu lub tabeli jest mowa o współczynniku bezpieczeństwa, dopiero wtedy trzeba go uwzględnić.
Jak odróżnić w katalogu wąż 2SN od 1SN lub 4SP?
W katalogu każda rodzina ma własne oznaczenia i osobną tabelę parametrów. Najpewniejsza metoda to sprawdzenie nagłówka sekcji oraz opisu konstrukcji. Na egzaminie nie zakładaj, że "tabela obok" dotyczy tej samej serii — szukaj dokładnego oznaczenia 2SN.
Jak przygotować się do pytań egzaminacyjnych z doboru elementów hydrauliki siłowej?
Ćwicz pracę z dokumentacją: tabele przewodów, karty katalogowe i oznaczenia elementów. Trenuj szybkie odnajdywanie właściwej serii, wiersza i kolumny oraz kontrolę jednostek (bar/MPa, mm/DN). Warto robić krótkie notatki "co sprawdzam najpierw".
