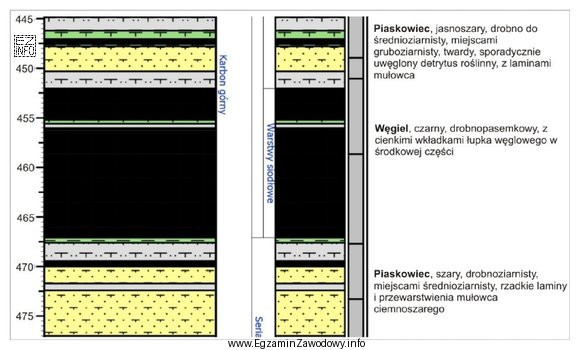

W profilu geologicznym otworu poszczególne warstwy (litologie) są przedstawione w funkcji głębokości. Pokład węgla jest zwykle wyróżniony odmiennym symbolem/kolorem/opisem, a jego granice wyznaczają przejścia między węglem a skałami otaczającymi.
Strop pokładu oznacza górną granicę pokładu, czyli punkt (głębokość), od którego przy zwiększaniu głębokości zaczyna się węgiel. W praktyce odczytuje się go jako pierwszą (płytszą) granicę warstwy węgla na osi głębokości.
Aby rozwiązać zadanie poprawnie, warto wykonać trzy kroki:
- Najpierw zidentyfikować na profilu fragment opisany jako węgiel (pokład węgla) – nie są to skały płonne ani przerosty o innym oznaczeniu.
- Następnie znaleźć górną linię/granicę tego pokładu (wejście w warstwę węgla).
- Na końcu odczytać odpowiadającą jej głębokość z podziałki (w metrach), pamiętając o właściwej skali i ewentualnych oznaczeniach pośrednich.
Odczyt "Około 452 m" jest właściwy, ponieważ odpowiada położeniu tej górnej granicy na osi głębokości. Pozostałe wartości (około 460 m, 467 m, 475 m) są typowymi błędami odczytu: mogą wynikać z pomylenia stropu ze spągiem (wybranie dolnej granicy pokładu), przesunięcia odczytu na sąsiednią granicę litologiczną albo niedokładnego odczytania skali i zaokrąglenia do kolejnych podziałek.
Na egzaminie zwracaj uwagę na słowo strop (górna granica) oraz na to, czy odczytujesz wartość z właściwej osi głębokości i w odpowiednich jednostkach.
