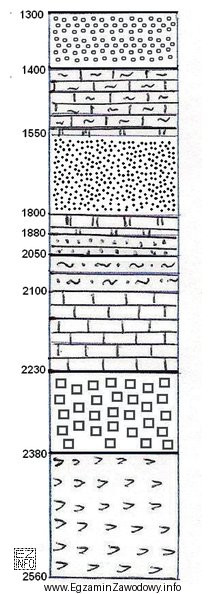

W profilu geologicznym otworu wiertniczego warstwy są przedstawiane w funkcji głębokości, a litologie (rodzaje skał) mają własne symbole lub opisy. Kluczowe jest poprawne rozumienie pojęcia stropu: jest to górna powierzchnia (górna granica) danej warstwy, czyli miejsce, gdzie dana litologia zaczyna się przy przechodzeniu z płytszych do głębszych partii profilu.
Aby wyznaczyć strop wapieni, wykonuje się następujące kroki:
- odszukać na profilu odcinek oznaczony jako wapienie (symbol/tekst litologii),
- ustalić górną granicę tego odcinka (moment przejścia z innej skały w wapienie),
- odczytać z podziałki głębokości wartość odpowiadającą tej granicy.
Poprawna odpowiedź to 2100 m, ponieważ na tej głębokości na profilu występuje początek (górna granica) pakietu wapieni.
Dlaczego pozostałe odpowiedzi są błędne? Wartość 1800 m i 1400 m typowo wynika z odczytania innej granicy litologicznej (np. wcześniejszej zmiany skał) albo z błędu w interpretacji skali. Z kolei 2230 m może odpowiadać spągowi (dolnej granicy) wapieni lub innej wewnętrznej granicy w obrębie pakietu, jeśli profil pokazuje podział na kilka jednostek. W zadaniach egzaminacyjnych należy zawsze odróżniać: strop = początek warstwy, spąg = koniec warstwy, oraz upewnić się, że głębokość na osi rośnie w dół rysunku.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, palcem (lub linijką) zaznacz górną granicę wapieni i sprawdź, czy odczytujesz wartość dokładnie z osi głębokości, a nie z opisów warstw.
