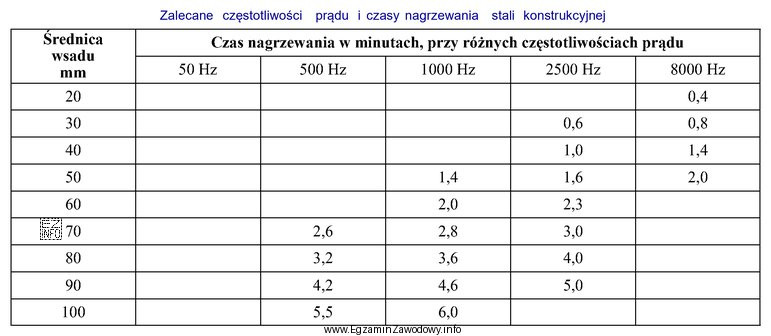

W tego typu zadaniu kluczowe jest poprawne skojarzenie danych wejściowych z układem tabeli technologicznej. Dane podane w treści to:
- średnica pręta d = 80 mm,
- częstotliwość zasilania f = 500 Hz,
- szukana wielkość: czas nagrzewania w minutach.
Poprawna procedura jest następująca:
- Odszukaj w tabeli wiersz odpowiadający średnicy 80 mm (lub przedział obejmujący 80 mm, jeśli tabela jest przedziałowa).
- Odszukaj kolumnę odpowiadającą częstotliwości 500 Hz.
- Odczytaj wartość w punkcie przecięcia wiersza i kolumny, zwracając uwagę na jednostkę (tu: min).
Odpowiedź "3,2 min" jest poprawna, ponieważ odpowiada bezpośredniemu odczytowi z tabeli dla wskazanej średnicy i częstotliwości.
Dlaczego pozostałe wartości są niepoprawne? Każda z nich jest wiarygodnym "dystraktorem", bo może wynikać z typowych błędów:
- "2,6 min" – często pojawia się po odczytaniu czasu dla mniejszej średnicy lub dla wyższej mocy/korzystniejszych warunków (albo z sąsiedniej kolumny).
- "3,6 min" – typowe przy przesunięciu odczytu na inną częstotliwość lub przyjęciu wartości z wiersza o większej średnicy.
- "4,2 min" – może wynikać z odczytu dla jeszcze większego przekroju lub z błędnego zlokalizowania nagłówka (np. pomylenia 500 z inną kolumną).
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi upewnij się, że odczyt dotyczy jednocześnie właściwej średnicy i właściwej częstotliwości oraz że przepisujesz wynik w tej samej jednostce czasu, która jest w tabeli (min, a nie s).
