KWALIFIKACJA ELE8 + ELE9 - STYCZEŃ 2022



PYTANIE NR 34.

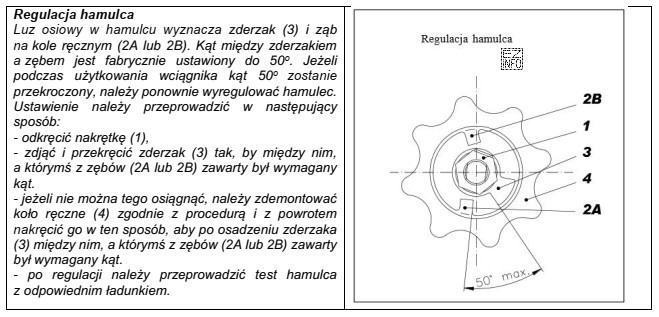

Na podstawie instrukcji regulacji hamulca wciągnika określ, między którymi elementami hamulca należy ustawić kąt wyznaczający luz osiowy?
Ilustracja przedstawia schemat regulacji hamulca wciągnika, co jest związane z kwalifikacją zawodową technika urządzeń
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kąt wyznaczający luz osiowy ustawia się między elementami wskazanymi w instrukcji jako punkty odniesienia dla osiowego przemieszczenia układu. W tym przypadku procedura odnosi kąt do zderzaka (3) oraz zęba (2A lub 2B) koła ręcznego, a nie do samego koła (4) czy nakrętki (1).

Pełne wyjaśnienie:

W regulacji hamulca wciągnika kluczowe jest prawidłowe ustawienie luzu osiowego. W instrukcjach serwisowych często realizuje się to przez ustawienie określonego kąta (położenia) między dwoma wskazanymi elementami, które stanowią punkty odniesienia dla osiowego ruchu i położenia mechanizmu.

Właściwa para elementów to zderzak (3) oraz ząb (2A lub 2B) koła ręcznego. To właśnie te elementy w procedurze wyznaczają położenie, od którego interpretuje się luz osiowy (czyli "ile" mechanizm może przemieścić się wzdłuż osi bez niepożądanych skutków, np. tarcia lub niepełnego zwalniania hamulca).

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Między kołem ręcznym (4) i zderzakiem (3) – koło ręczne jako całość nie musi być elementem odniesienia do wyznaczania kąta; instrukcja wskazuje konkretny ząb (2A/2B), a nie cały element (4). To typowa pułapka: wybór "większego" elementu zamiast jego oznaczonej części.
  • Między nakrętką i zębem (2A) koła ręcznego (4) – nakrętka bywa elementem regulacyjnym/mocującym, ale w tej procedurze kąt ma odnosić się do zderzaka, nie do nakrętki. Dodatkowo odpowiedź zawęża do 2A, gdy instrukcja dopuszcza 2A lub 2B.
  • Między zderzakiem (3) i nakrętką (1) – choć występuje zderzak, drugi punkt odniesienia jest błędny: nakrętka (1) nie jest tu wskazana jako element, względem którego ustawia się kąt wyznaczający luz osiowy.

W praktyce egzaminacyjnej warto pamiętać: jeżeli pytanie brzmi "na podstawie instrukcji…", to poprawna odpowiedź zwykle odtwarza dokładne pary elementów z instrukcji (włącznie z wariantami typu 2A/2B), a nie ogólne skojarzenia z elementami, które "wydają się" związane z regulacją.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest luz osiowy w mechanizmie hamulca wciągnika?
Luz osiowy to kontrolowany "zapas" przemieszczenia wzdłuż osi elementów mechanizmu. W hamulcu wciągnika zbyt mały luz może powodować ocieranie i grzanie, a zbyt duży opóźnione zadziałanie lub niepewne hamowanie. Dlatego instrukcje podają sposób jego ustawienia.
Dlaczego w instrukcji podaje się kąt do ustawienia luzu osiowego?
Kąt jest prostym, powtarzalnym sposobem nastawy bez mierników liniowych. Obrót danego elementu o określony kąt przekłada się na niewielką zmianę położenia osiowego lub docisku. Dzięki temu serwisant może szybko ustawić mechanizm w sposób zgodny z wymaganiami producenta.
Jak rozpoznać w instrukcji elementy oznaczone numerami 1, 3 i 4?
Najczęściej numeracja w instrukcji odpowiada rysunkowi złożeniowemu: numery są przy strzałkach wskazujących części. Aby uniknąć pomyłek, porównuj kształt elementu na rysunku z jego nazwą w opisie/legendzie oraz sprawdzaj, czy numer dotyczy całości (np. koła) czy fragmentu (np. zęba).
Co oznacza zapis "2A lub 2B" przy zębie koła ręcznego?
To informacja, że procedura dopuszcza ustawienie względem jednego z dwóch zębów/położeń odniesienia. W praktyce wybiera się ten ząb, który w danym ułożeniu jest dostępny i jednoznacznie widoczny. Na egzaminie trzeba uwzględnić oba warianty, jeśli tak podaje instrukcja.
Jakie są skutki błędnego ustawienia luzu osiowego hamulca?
Błędny luz może skutkować m.in. niepełnym zwalnianiem hamulca (tarcie, przegrzewanie), opóźnionym hamowaniem, hałasem, nadmiernym zużyciem elementów ciernych lub niestabilną pracą mechanizmu. W urządzeniach dźwigowych przekłada się to bezpośrednio na bezpieczeństwo i niezawodność.
Czy można odpowiadać na takie pytanie bez rysunku/instrukcji?
Zwykle nie w sposób pewny. Pytania "na podstawie instrukcji" sprawdzają umiejętność pracy z dokumentacją i numeracją elementów. Bez rysunku trudno odtworzyć, które numery odpowiadają konkretnym częściom i jakie pary elementów wskazuje procedura regulacji.
Jakie błędy najczęściej popełnia się przy wskazywaniu par elementów w odpowiedziach?
Najczęstsze pomyłki to: wybieranie całego elementu zamiast jego części (np. koło zamiast zęba), ignorowanie wariantu "A/B", mylenie elementów mocujących (nakrętka) z elementami odniesienia pomiarowego oraz sugerowanie się tym, co jest "bliżej" na rysunku, zamiast treścią procedury.
Jak przygotować się do pytań z regulacji hamulca na egzaminie?
Ćwicz czytanie instrukcji: znajdowanie legendy, śledzenie numeracji, rozumienie kroków regulacji i warunków kontroli. Rób krótkie notatki: "co reguluję", "między czym ustawiam", "jaki jest cel". Pomaga też praca na rysunkach złożeniowych i rozpoznawanie elementów po kształcie.
Jak odróżnić element regulacyjny od elementu odniesienia w instrukcji?
Element regulacyjny to ten, którym wykonujesz nastawę (np. obrót, dokręcenie), a element odniesienia jest punktem, względem którego oceniasz położenie (np. zderzak, znacznik, ząb). W instrukcji zwykle jest to wprost zapisane: "ustawić kąt między…", "doprowadzić do kontaktu z…".
Kiedy po regulacji hamulca trzeba wykonać kontrolę działania wciągnika?
Kontrolę wykonuje się zawsze po zakończeniu regulacji: sprawdza się zwalnianie i zadziałanie hamulca oraz poprawność pracy przy obciążeniu przewidzianym w procedurze serwisowej. Celem jest potwierdzenie, że hamulec nie ociera i skutecznie utrzymuje ładunek w bezpiecznych warunkach.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że kąt wyznaczający luz osiowy ustawia się między elementami wskazanymi w instrukcji jako punkty odniesienia dla osiowego przemieszczenia układu.

Materiały:

  • Instrukcje serwisowe producentów wciągników (sekcje: regulacja hamulca, luz osiowy)
  • Podręczniki do kwalifikacji związanych z montażem urządzeń dźwigowych (mechanika, elementy maszyn)
  • Materiały szkoleniowe UDT/serwisowe dotyczące konserwacji urządzeń dźwigowych (część mechaniczna)
