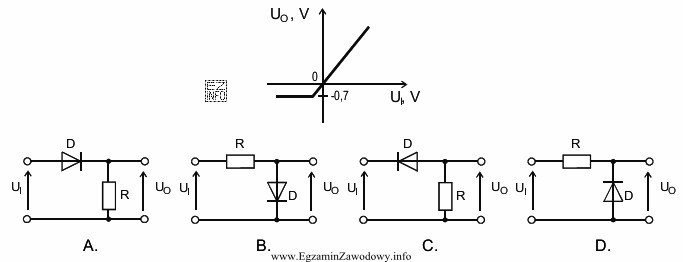

Ogranicznik diodowy (clipping) to układ, w którym diody zaczynają przewodzić po przekroczeniu pewnych poziomów napięcia, przez co wyjście przestaje rosnąć liniowo wraz z wejściem. W praktyce rozpoznaje się badany układ pracy na podstawie charakterystyki przejściowej Uwe–Uwy, czyli zależności napięcia wyjściowego od wejściowego.
Co analizuje się na wykresie:
- Punkty załamania (momenty, gdy linia przestaje mieć nachylenie ok. 1) – wskazują, kiedy dioda/dioda zaczyna przewodzić.
- Poziomy nasycenia/"spłaszczenia" – mówią, do jakiej wartości Uwy jest ograniczane (górne i/lub dolne ograniczenie).
- Symetria względem zera – symetryczne ograniczanie zwykle oznacza parę diod przeciwsobnych (lub układ zapewniający podobne progi dla dodatniej i ujemnej połówki). Asymetria sugeruje inną polaryzację, inną liczbę diod w gałęziach lub obecność napięcia odniesienia.
- Przesunięcie progów – jeśli ograniczanie zaczyna się wyraźnie powyżej 0 V lub poniżej 0 V, często oznacza to dodatkowe źródło polaryzacji (bias) albo sumowanie spadków na kilku diodach.
Dlaczego pozostałe warianty bywają błędnym wyborem? Najczęściej dlatego, że nie pasują do jednego z powyższych kryteriów: proponują ograniczanie tylko z jednej strony, gdy wykres pokazuje dwustronne; zakładają symetrię, gdy wykres jest przesunięty; albo sugerują inny próg (np. odpowiadający jednej diodzie zamiast dwóm w szeregu).
W zadaniach egzaminacyjnych warto przyjąć procedurę: (1) odczytać, czy są dwa poziomy ograniczania czy jeden, (2) sprawdzić, czy są one symetryczne, (3) oszacować próg (czy wygląda jak pojedynczy spadek na diodzie czy wielokrotność), (4) dopiero wtedy dopasować do schematu z odpowiedzi.
Uwaga metodyczna: bez wglądu w rysunek i bez treści wariantów odpowiedzi nie da się rzetelnie opisać cech konkretnego, wybranego układu; można natomiast pewnie wskazać, jak taki wybór powinien wynikać z analizy wykresu.
