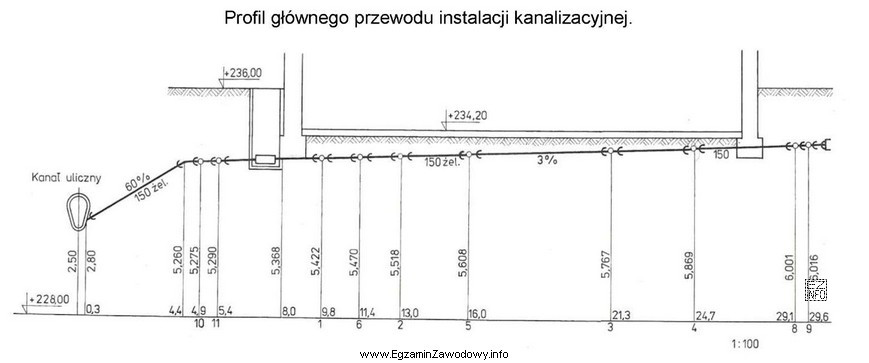

W profilu głównego przewodu kanalizacyjnego punkty (np. 3 i 5) oznaczają charakterystyczne miejsca trasy, najczęściej studzienki lub węzły przewodu. Polecenie "określ długość odcinka 3–5" oznacza, że należy wyznaczyć odległość wzdłuż osi przewodu pomiędzy tymi punktami w kierunku poziomym (czyli długość odcinka trasy), a nie różnicę wysokości.
Typowa procedura odczytu jest następująca:
- Najpierw identyfikuje się na profilu punkty oznaczone numerami 3 i 5 oraz linię/oznaczenie osi przewodu.
- Następnie mierzy się odległość między tymi punktami wzdłuż osi trasy w skali poziomej (to ona odpowiada długościom odcinków).
- Jeżeli profil podaje odległości wprost (np. w postaci wymiarów/odległości między studzienkami), należy je odczytać bez dodatkowych przeliczeń. Jeśli odległość wynika z pomiaru na rysunku, trzeba ją przeliczyć zgodnie ze skalą.
Wartość "5,3 m" jest poprawna, ponieważ odpowiada długości odcinka pomiędzy punktami 3 i 5 wskazanego w zadaniu. Pozostałe propozycje są typowymi dystraktorami:
- "3,0 m" bywa wynikiem odczytu krótszego fragmentu, np. pomylenia zakresu i odczytania odcinka między innymi kolejnymi punktami.
- "16,0 m" może wynikać z odczytu innego, dłuższego odcinka (np. między bardziej oddalonymi studzienkami) albo z błędu przeliczenia skali.
- "21,3 m" jest charakterystyczne dla zsumowania kilku odcinków lub odczytu długości całego fragmentu profilu, a nie tylko odcinka 3–5.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy korzystasz ze skali poziomej (dla długości) oraz czy odczyt dotyczy dokładnie punktów wskazanych w treści (tu: 3 i 5). Skala pionowa służy do wysokości/rzędnych i nie może być użyta do wyznaczania długości odcinka.
