"Rozstawy ścian nośnych w osiach modularnych" oznaczają odległości między liniami osi (osiami konstrukcyjnymi), a nie wymiary mierzone do krawędzi ścian ani wymiary pomieszczeń.
Na rzutach kondygnacji osie są zwykle pokazane jako cienkie linie zakończone kółkami z numerami. Wymiarowanie jest często rozłożone na kilka poziomów:
- Wymiary osiowe (rozstawy) – wartości wpisane pomiędzy osiami (to ich szukamy w tym zadaniu).
- Wymiary do krawędzi ścian – większe od osiowych, bo uwzględniają połówki grubości ścian po obu stronach osi.
- Wymiary w świetle – mniejsze, bo odnoszą się do odległości między wewnętrznymi licami ścian.

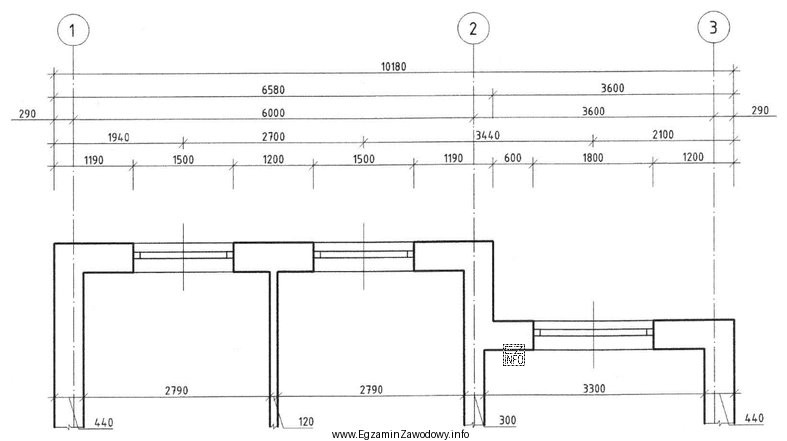

W przedstawionym fragmencie rzutu rozstaw między osią 1 a osią 2 wynosi 6000 mm, a między osią 2 a osią 3 wynosi 3600 mm. Po przeliczeniu na metry daje to 6,00 m i 3,60 m.
Dlaczego pozostałe wartości nie pasują?
- "6,58 m i 3,60 m" miesza dwa różne typy wymiarów: 6580 mm to wymiar do krawędzi (związany z grubościami ścian), więc nie jest rozstawem osi.
- "2,79 m i 3,30 m" odpowiada wymiarom wpisanym wewnątrz pomieszczeń (w świetle), które nie są osiami modularnymi.
- "2,70 m i 3,44 m" to wymiary szczegółowe z najniższej linii wymiarowej (odcinki ścian/otworów), a nie odległości między osiami.
Wskazówka egzaminacyjna: zawsze sprawdź, czy liczba jest wpisana między osiami (wymiar osiowy), czy między krawędziami elementów (wymiar szczegółowy). To najczęstsze źródło pomyłek.
